1. 정의

∘ 자동차가 교차로 중앙의 원형 교통섬을 중심으로 반시계방향으로 회전하여 교차부를 통과하도록 하는 평면교차로의 일종임

2. 운영원리

∘ 진입자동차가 교차로 내부의 회전차로에서 주행하는 자동차에게 양보하는 것을 기본원리로 운영됨

1) 로터리와 비교

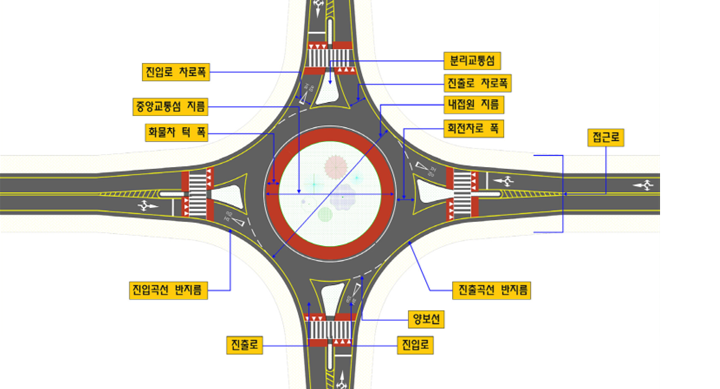

3. 회전교차로 구성요소

1) 내접원

2) 분리교통섬

3) 양보선

4) 화물차턱

5) 중앙교통섬

6) 회전차로폭

7) 진출·진입차로폭

8) 진입·진출곡선 반지름

4. 회전교차로 특징

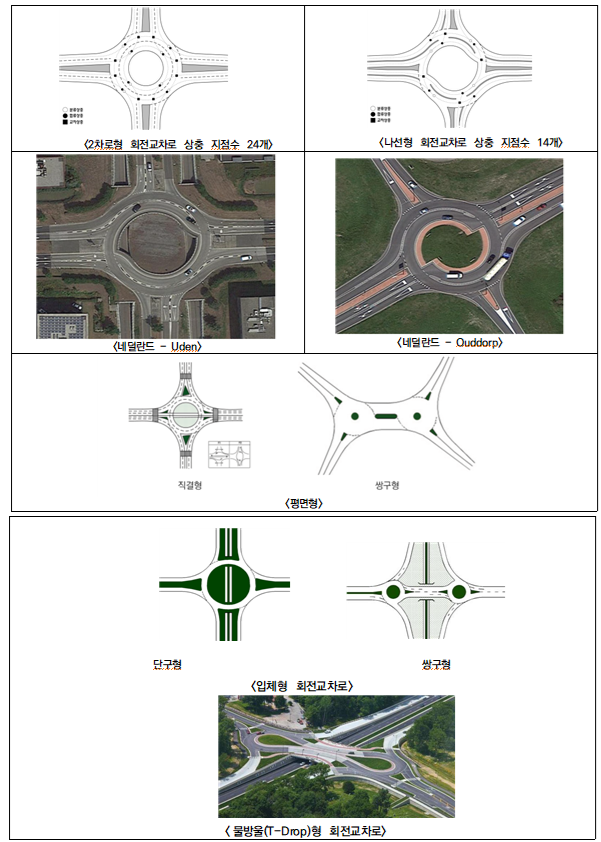

5. 회전교차로 유형

1) 기본유형

2) 특수유형

6. 설치여건

※ 회전교차로 설치 시 기하구조, 자동차 및 보행자 통행 여건 검토

 1) 회전교차로 설치권장되는 경우

∘ 교통량 수준이 비신호교차로로 운영하기에는 많고 신호교차로로 운영하기에는 너무 적어 신호운영의 효율이 떨어지는 경우

∘ 교통량 수준이 높지 않으나, 교차로 교통사고가 많이 발생하는 경우

∘ 운전자의 통행우선권 인식이 어려운 경우

∘ Y자형 교차로, T자형 교차로, 교차로 형태가 특이한 경우

∘ 교통정온화 사업 구간 내의 교차로

2) 회전교차로 설치권장 하지 않는 경우

∘ 회전교차로의 교통량 수준이 처리용량을 초과하는 경우

∘ 회전교차로 설계기준을 만족시키지 못할 경우

∘ 첨두 시 가변차로가 운영되는 경우

∘ 신호연동이 이루어지고 있는 구간 내 교차로인 경우

∘ 교차로에서 하나 이상의 접근로가 편도 3차로 이상인 경우

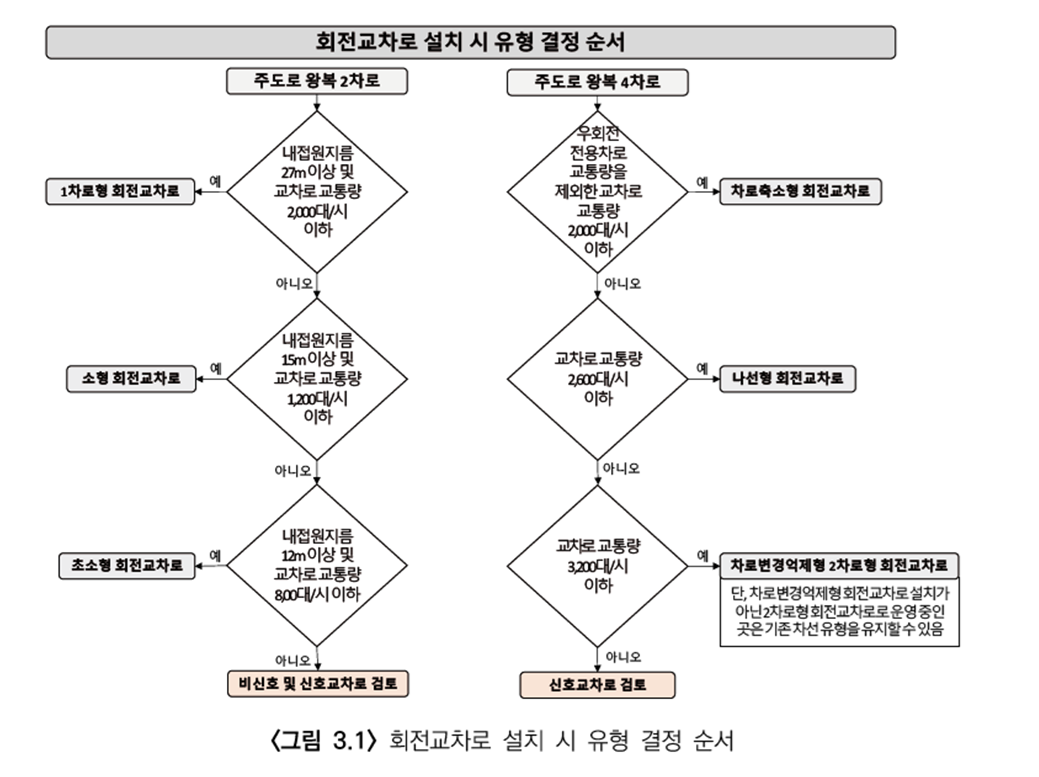

3) 회전교차로 설치 여건에 따른 유형 결정 순서

∘ 도로 규모는 주도로 기준으로 왕복 2차로와 왕복 4차로로 구분하며, 진입로 기준 편도3차로 이상은 회전교차로를 권장하지 않으 므로 제외한다

7. 설치기준

※ 교차로를 신설하거나 기존 교차로의 운영방식을 전환하는 경우 적용

1) 교통소통 측면

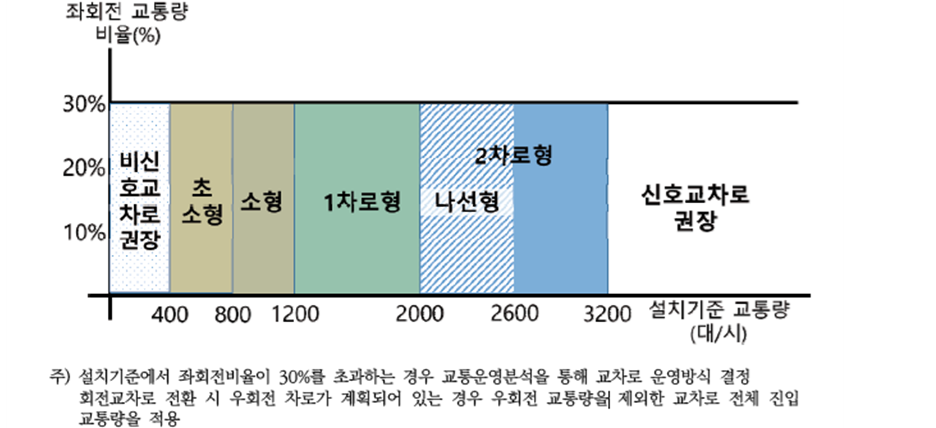

<회전교차로 유형별 설치기준 교통량>                                                                                                                  (단위: 대/시)

주) 설치기준 교통량은 각 접근로 교통량을 합한 교차로 전체 교통량임

2) 교통안전 측면

∘ 교통사고 및 안전성 향상을 목적으로 기존 평면교차로를 회전교차로로 전환할 때에는 위의 설치기준에 부합되지 않더라도 다음과 같은 특성을 가진 교차로에서는 적용할 수 있다.

- 교통사고 잦은 곳으로 지정된 교차로

- 교차로의 사고유형 중 직각 충돌사고 및 정면 충돌사고가 빈번히 발생하는 교차로

- 주도로와 부도로의 통행 속도차가 큰 교차로

- 부상, 사망사고 등의 심각도가 높은 교통사고 발생 교차로

8. 계획절차

회전교차로는 한 번의 설계로 끝나는 것이 아니라 계획 → 운영검토 → 기하구조 설계 → 안전성 검토 → 설계 수정의 과정을 반복하는 것이 중요합니다. 즉, 각 단계의 검토 결과를 다시 설계에 반영하는 피드백 과정을 거쳐 최종 설계안을 확정합니다.

9. 설계절차

특히 회전차로 수는 진입로 차로수와 같거나 크게 계획하여 진입부 혼잡을 방지하고 회전부에서 차량이 원활하게 진행할 수 있도록 합니다.

10. 설계 기본원리 및 조건

11. 기하구조 설계기준

12. 안전 및 부대시설 기준

주택가나 학교 주변을 다니다 보면 흔히 볼 수 있는 도로안전시설이 과속방지턱입니다.

단순히 도로를 볼록하게 만들어 차량을 천천히 달리게 하는 시설처럼 보이지만, 과속방지턱도 설치 목적·설치 대상도로·설치장소·설치간격·형상·규격 등에 대한 기준이 있습니다.

특히 중요한 것이 있습니다.

과속방지턱은 모든 도로에 설치할 수 있는 시설이 아닙니다.

도로에는 주간선도로, 보조간선도로, 집산도로, 국지도로 등의 기능별 위계가 있으며, 「도로안전시설 설치 및 관리지침」에서는 과속방지턱을 원칙적으로 집산도로와 국지도로에 적용하도록 하고 있습니다.

따라서 교통영향평가나 단지 진출입도로, 어린이보호구역, 생활도로 개선계획 등을 검토할 때는 단순히

"차량 속도가 빠르니까 과속방지턱을 설치하자."

라고 접근하기보다 도로의 기능 → 제한속도 및 목표 통행속도 → 주변 토지이용 → 보행환경 → 과속방지턱 설치 필요성 → 설치간격 순으로 검토하는 것이 중요합니다.

1. 과속방지턱의 근거는?

과속방지턱의 대표적인 설치·관리 기준은 국토교통부 **「도로안전시설 설치 및 관리지침 제5편 과속방지턱편」**입니다.

이 지침에서는 과속방지턱의 목적과 적용범위부터 기능, 종류, 설치장소, 구조, 설치방법, 설치간격, 시공 및 유지관리까지 규정하고 있습니다.

과속방지턱은 「도로법」에 따라 설치되는 과속방지턱에 적용하며, 「도로의 구조·시설 기준에 관한 규칙」에 따른 집산도로 또는 국지도로에 적용하는 것을 원칙으로 합니다.

즉, 과속방지턱은 단순한 도로 포장물이 아니라 도로기능과 차량속도 등을 검토하여 설치하는 도로안전시설입니다.

2. 과속방지턱이란?

과속방지턱은 일정 도로구간에서 통행 차량의 과속주행을 방지하고 일정 지역에 통과차량의 진입을 억제하기 위해 설치하는 시설입니다.

쉽게 말하면,

차량이 저속으로 운행하도록 도로의 물리적·시각적 조건을 변화시키는 시설

이라고 이해할 수 있습니다.

주요 기능은 다음과 같습니다.

• 차량의 주행속도 감소
• 생활도로의 통과교통 억제
• 보행자 안전성 향상
• 생활도로의 교통정온화
• 운전자에게 저속구간임을 인식

특히 주거지역 내부도로가 간선도로 사이의 지름길로 이용되면서 통과교통이 증가하는 경우 과속방지턱 등을 이용해 차량속도를 낮추고 통과교통을 억제할 수 있습니다.

따라서 과속방지턱은 넓은 의미에서는 교통정온화(Traffic Calming) 시설​의 하나입니다.

3. 어느 도로까지 설치할 수 있을까?

과속방지턱을 검토할 때 가장 먼저 확인해야 할 것이 도로의 기능별 위계입니다.

「도로안전시설 설치 및 관리지침」에서는 과속방지턱을 원칙적으로 집산도로 또는 국지도로에 적용합니다.

쉽게 기억하면 다음과 같습니다.

주간선도로·보조간선도로 → 원칙적으로 설치하지 않음

집산도로·국지도로 → 설치 가능

도로 위계가 낮아질수록 이동성보다는 접근성과 생활공간의 안전성이 중요하기 때문입니다.

4. 간선도로에는 정말 설치할 수 없을까?

원칙적으로 이동기능을 담당하는 간선도로와 보조간선도로에는 과속방지턱을 설치하지 않습니다.

다만 지침에서 정한 제한적인 조건에서는 예외적인 검토가 가능합니다.

따라서 실무에서는

「간선도로 = 무조건 불가」

라고 단순하게 판단하기보다

「간선·보조간선도로는 원칙적으로 설치하지 않으며, 지침에서 정한 예외조건에 해당하는 경우 별도 검토」

라고 이해하는 것이 좋습니다.

5. 과속방지턱은 어디에 설치할까?

기본적으로 차량의 통행속도를 30km/h 이하로 제한할 필요가 있는 도로구간을 대상으로 검토합니다.

대표적인 장소는 다음과 같습니다.

핵심은 단순히 보행자가 있다는 것이 아니라 차량을 실제로 저속으로 운영해야 하는 도로인가입니다.

6. 과속방지턱의 종류

과속방지턱은 크게 원호형, 사다리꼴, 가상 과속방지턱 등으로 구분할 수 있으며, 설치방식에 따라 단일형과 연속형으로도 생각할 수 있습니다.

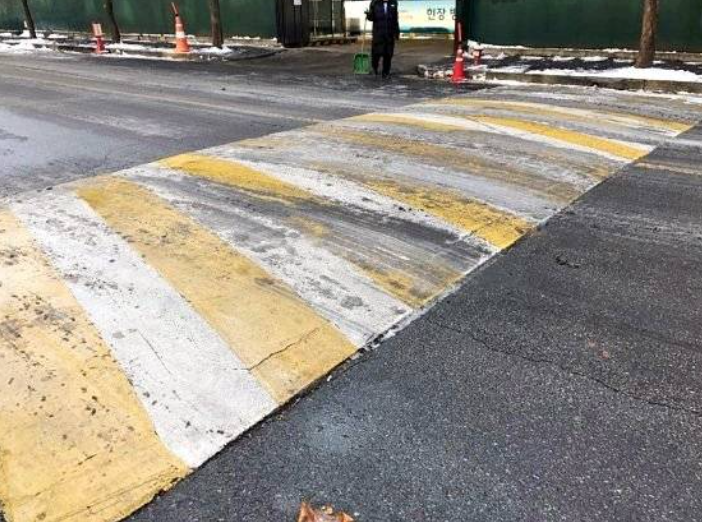

① 원호형 과속방지턱

도로에서 가장 흔히 볼 수 있는 형태이며 표준형상입니다.

대표적인 표준규격은

길이 3.6m × 높이 10cm

입니다.

② 사다리꼴 과속방지턱

상부에 평탄부를 두고 양쪽에 경사면을 설치하는 형태입니다.

다만 표준형상은 원호형이므로 적용 시 도로조건과 설치목적 등을 별도로 검토할 필요가 있습니다.

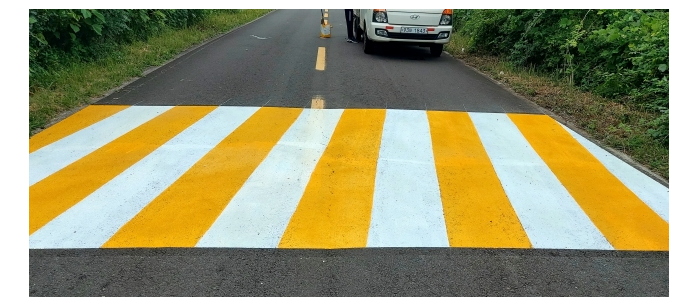

③ 가상 과속방지턱

실제로 도로면을 높이지 않고 노면표시 등을 이용하여 운전자에게 과속방지턱이 있는 것처럼 보이도록 하는 시설입니다.

즉,

일반 과속방지턱 → 물리적 감속

가상 과속방지턱 → 시각적 감속 유도

라는 차이가 있습니다.

④ 단일형과 연속형

특정 지점에서만 감속이 필요하면 단일형, 일정 구간 전체의 차량속도를 관리할 필요가 있다면 ​연속형을 검토할 수 있습니다.

그리고 연속형을 계획할 때 가장 중요한 것이 바로 설치간격입니다.

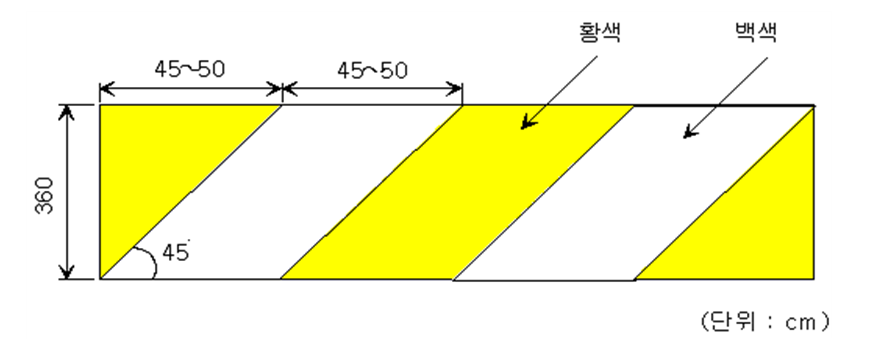

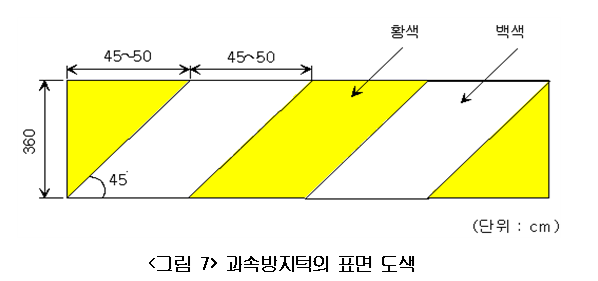

7. 과속방지턱의 표준규격

표준형상은 원호형입니다.

국지도로 중 폭 6m 미만의 소로 등에서 표준규격을 적용하기 곤란한 경우에는 현장여건에 따라 길이 2.0m, 높이 7.5cm​의 형상을 적용할 수 있습니다.

따라서 기억하기 쉽게 정리하면

일반 표준형 → 3.6m × 10cm

폭 6m 미만 국지도로 등 → 2.0m × 7.5cm 적용 가능

입니다.

8. 과속방지턱의 설치간격은 몇 m일까?

이 부분이 실무에서 상당히 중요합니다.

과속방지턱을 한 개만 설치하면 차량이 턱을 통과할 때만 속도를 낮추고 통과 직후 다시 가속할 수 있습니다.

따라서 일정 구간 전체에서 차량속도를 낮게 유지해야 하는 경우에는 과속방지턱을 연속적으로 설치할 수 있습니다.

이때 설치간격은 무조건 50m 또는 100m로 정하는 것이 아니라 도로구간에서 유지하려는 목표 통행속도에 따라 결정하는 것이 핵심입니다.

목표 통행속도별 설치간격

「도로안전시설 설치 및 관리지침 제5편 과속방지턱편」에서 제시하는 연속형 과속방지턱의 설치간격을 정리하면 다음과 같습니다.

이 표는 실무에서 상당히 유용합니다.

예를 들어,

목표속도 30km/h

생활도로의 차량속도를 약 30km/h 수준으로 관리하려면

과속방지턱 간격 ≒ 90m

정도로 검토할 수 있습니다.

목표속도 20km/h

보행자가 많고 보다 강력한 속도관리가 필요한 경우

과속방지턱 간격 ≒ 35m

수준을 검토할 수 있습니다.

목표속도 10km/h

차량이 보행속도에 가까운 매우 낮은 속도로 이동해야 하는 특수한 공간이라면

과속방지턱 간격 ≒ 20m

수준까지 짧아질 수 있습니다.

즉,

목표속도가 낮을수록 → 과속방지턱 간격이 짧아지고

목표속도가 높을수록 → 과속방지턱 간격이 길어집니다.

9. 왜 30km/h일 때 약 90m 간격일까?

원리를 이해하면 설치간격을 훨씬 쉽게 기억할 수 있습니다.

차량이 과속방지턱을 통과하면 속도가 낮아집니다.

하지만 운전자는 과속방지턱을 지나자마자 다시 가속합니다.

예를 들어,

과속방지턱 통과

↓
차량속도 10~20km/h 수준으로 감소

↓
다시 가속

↓
30km/h

↓
40km/h 이상으로 증가

↓
다음 과속방지턱 발견

↓
다시 감속

이런 패턴이 반복됩니다.

따라서 과속방지턱의 설치간격이 지나치게 넓으면 과속방지턱과 과속방지턱 사이에서 차량이 다시 과속할 수 있습니다.

반대로 지나치게 좁으면 차량의 반복적인 감속·가속으로 소음, 진동, 연료소비, 승차감 저하 등의 문제가 발생할 수 있습니다.

결국 설치간격은

「과속방지턱을 몇 개 설치할 것인가」의 문제가 아니라 「구간 전체에서 어느 정도의 속도를 유지하게 할 것인가」의 문제

라고 보는 것이 정확합니다.

10. 예를 들어 300m 생활도로라면?

실무 예를 하나 들어보겠습니다.

주택가 내부에 길이 300m의 국지도로가 있다고 하겠습니다.

이 도로의 목표 통행속도를 30km/h로 설정했다고 가정합니다.

지침상 30km/h에 대응하는 설치간격은 약 90m입니다.

따라서 개략적으로

0m ┃ 과속방지턱

↓ 90m

90m ┃ 과속방지턱

↓ 90m

180m ┃ 과속방지턱

↓ 90m

270m ┃ 과속방지턱

와 같은 형태를 생각해 볼 수 있습니다.

다만 실제 설계에서는 이렇게 기계적으로 90m마다 설치하면 안 됩니다.

학교 출입구, 횡단보도, 교차로, 공동주택 출입구, 도로의 종단선형, 버스노선, 주변 주택의 위치 등을 함께 검토해서 위치를 조정해야 합니다.

즉,

설치간격 기준 + 현장조건

을 함께 적용해야 합니다.

11. 설치간격을 한눈에 이해하면

실무적으로는 다음 그림처럼 기억하면 편합니다.

목표속도 10km/h

┃턱┃← 20m →┃턱┃← 20m →┃턱┃

매우 강한 속도억제

목표속도 20km/h

┃턱┃←── 35m ──→┃턱┃←── 35m ──→┃턱┃

강한 속도억제

목표속도 30km/h

┃턱┃←────── 90m ──────→┃턱┃

일반적인 생활도로 속도관리

따라서 생활도로에서 30km/h 수준으로 차량속도를 관리하는 경우 약 90m 간격이라는 수치를 기억해 두면 실무에서 활용하기 좋습니다.

12. 과속방지턱을 설치하지 말아야 할 곳은?

가장 먼저 확인할 것은 도로 위계입니다.

간선도로 및 보조간선도로

이동기능이 중요한 간선도로와 보조간선도로에는 원칙적으로 과속방지턱을 설치하지 않습니다.

고속주행이 필요한 도로

과속방지턱은 기본적으로 저속운행이 필요한 도로를 대상으로 하기 때문에 정상적인 주행속도가 높은 도로에는 적합하지 않습니다.

버스·대형차 통행이 많은 도로

버스와 대형차가 빈번하게 통행하는 도로에서는 승차감 저하와 소음·진동 등을 고려해야 합니다.

이는 일률적인 설치금지라기보다는 다른 속도저감시설과 비교하여 신중하게 결정해야 하는 경우라고 보는 것이 적절합니다.

긴급자동차 주요 통행로

소방차와 구급차가 자주 이용하는 도로에서도 긴급차량의 통행에 미치는 영향을 검토해야 합니다.

13. 설치장소와 설치위치는 다르다

지침을 볼 때 주의해야 할 부분입니다.

설치장소

→ 어떤 성격의 도로에 설치할 것인가?

설치위치

→ 해당 도로의 어느 지점에 설치할 것인가?

라는 차이가 있습니다.

지침에서는 설치 위치와 관련하여 다음과 같은 위치를 제시하고 있습니다.

• 교차로 및 도로 굴곡지점으로부터 30m 이내
• 도로 오목 종단곡선부의 끝으로부터 30m 이내
• 최대경사 변화지점으로부터 20m 이내(10% 이상 경사 시)

따라서 이를 반대로 해석해서

「교차로에서 30m 이내에는 설치하면 안 된다」

라고 이해해서는 안 됩니다.

14. 어린이보호구역에서는 어떻게 적용할까?

어린이보호구역에서는 과속방지턱을 단독으로 검토하기보다

과속방지턱 + 고원식 횡단보도 + 노면표시 + 안전표지 + 보행공간

등을 종합적으로 검토하는 것이 좋습니다.

특히 학교 앞에 횡단보도가 있고 차량 감속까지 필요한 경우에는

과속방지턱 + 일반 횡단보도

보다

고원식 횡단보도

가 더 적합한 경우도 있습니다.

15. 과속방지턱은 많을수록 안전할까?

그렇지 않습니다.

과속방지턱을 지나치게 많이 설치하면

• 소음
• 진동
• 차량 하부 충격
• 버스 승차감 저하
• 긴급자동차 통행 지연
• 반복적인 감속·가속

등의 문제가 발생할 수 있습니다.

따라서 지침에서도 도로·교통 상황과 지역조건 등을 종합적으로 검토하여 필요한 장소에 최소한으로 설치하는 것을 기본으로 합니다.

특히 앞에서 설명한

10km/h → 20m

20km/h → 35m

30km/h → 90m

라는 설치간격도 단순히 모든 도로에 기계적으로 적용하는 값으로 이해해서는 안 됩니다.

목표속도와 현장조건을 함께 검토하기 위한 기준으로 활용하는 것이 중요합니다.

16. 교통영향평가에서는 어떻게 활용할까?

교통영향평가에서는 다음과 같이 접근하면 좋습니다.

① 도로 위계 확인

주간선 / 보조간선 / 집산 / 국지

↓

② 집산·국지도로인지 확인

↓

③ 목표 통행속도 결정

10 / 20 / 30km/h

↓

④ 주변 토지이용 및 보행동선 확인

학교 / 공동주택 / 공원 / 상가 / 횡단보도

↓

⑤ 속도저감시설 결정

과속방지턱 / 고원식 횡단보도 / 고원식 교차로 등

↓

⑥ 연속설치가 필요하면 목표속도별 간격 검토

10km/h → 20m

20km/h → 35m

30km/h → 90m

↓

⑦ 실제 현장조건에 따라 위치 조정

↓

⑧ 버스·대형차·긴급차량·소음·진동 검토

이렇게 검토하면 단순히

「과속방지턱 2개소 설치」

라고 제시하는 것보다 훨씬 논리적인 개선계획이 됩니다.

예를 들어 보고서에는 다음과 같은 논리로 설명할 수 있습니다.

「사업지 내부 국지도로의 보행안전 확보 및 차량 통행속도 30km/h 이하 유도를 위하여 과속방지턱 설치를 검토하되, 목표 통행속도에 따른 설치간격과 횡단보도·교차로·건축물 출입구 등의 현장조건을 종합적으로 고려하여 최종 설치위치를 결정한다.」

17. 실무용 과속방지턱 핵심표

마지막으로 실무에서 바로 볼 수 있도록 하나의 표로 정리하면 다음과 같습니다.

18. 정리

과속방지턱에서 실무적으로 가장 중요한 숫자를 뽑으면 다음과 같습니다.

표준규격

3.6m × 10cm

폭 6m 미만 국지도로 등

2.0m × 7.5cm 적용 가능

그리고 연속형 과속방지턱의 목표 통행속도별 설치간격은

10km/h → 20m

20km/h → 35m

30km/h → 90m

로 정리할 수 있습니다.

여기서 중요한 것은 「과속방지턱은 90m마다 설치한다」가 아니라는 점입니다.

설치간격은 해당 도로에서 어느 정도의 통행속도를 유지할 것인지에 따라 결정합니다.

결국 실무에서는

도로 위계 → 저속운행 필요성 → 목표 통행속도 → 과속방지턱 설치 필요성 → 설치간격 → 횡단보도·교차로 등 현장조건 → 소음·진동 및 대형차 영향

순서로 검토하는 것이 가장 합리적입니다.

특히 교통영향평가에서 과속방지턱을 계획할 때는 단순히 개소수만 제시하기보다 목표속도와 설치간격을 함께 제시하면 개선계획의 근거가 훨씬 명확해집니다.

※ 참고자료

• 국토교통부, 「도로안전시설 설치 및 관리지침」
• 국토교통부, 「도로안전시설 설치 및 관리지침 제5편 과속방지턱편」
• 「도로의 구조·시설 기준에 관한 규칙」
• 국가법령정보센터 「도로안전시설 설치 및 관리지침」

각 조문의 법률상 제목을 기준으로 하되, 오른쪽에는 해당 조항이 무엇을 의미하는지 쉽게 이해할 수 있도록 간단한 설명을 붙였습니다.

제1장 총칙

제2장 도로에 관한 계획의 수립 등

제3장 도로의 종류 및 도로관리청

도로의 종류와 관리주체를 확인할 때 가장 먼저 찾아보게 되는 장입니다.

여기서 특히 중요한 조항

제10조 + 제23조 + 제24조를 묶어서 이해하면 좋습니다.

즉,

도로 종류 확인 → 도로관리청 확인 → 행정구역 경계라면 관리협의 여부 확인

순서입니다.

제4장 도로구역 및 도로와 관련된 사업의 시행

개발사업에서 중요한 부분

특히 제36조는 도시개발사업이나 공동주택사업 등에서 사업시행자가 기존 도로를 확폭하거나 개선해야 하는 경우 확인할 필요가 있습니다.

제5장 도로의 보전 및 공용부담

접도구역 관련 조항

도로 주변 개발사업을 검토한다면 제40조~제44조를 하나의 묶음으로 보는 것이 좋습니다.

도로구조 보전 및 통행 관련 조항

제6장 도로의 구조 및 시설 등

교통·도로설계 실무에서 특히 중요한 부분입니다.

교통영향평가에서 특히 중요한 조항

제50조 → 제52조 → 제54조

를 연결해서 보면 좋습니다.

즉,

도로 구조기준 확인 → 사업지 진출입 연결 검토 → 보행자·보도 검토

라는 흐름입니다.

제7장 도로의 점용

도로부지에 다른 시설물을 설치하거나 도로 공간을 사용하는 경우 확인하는 부분입니다.

쉽게 말하면 이 부분은

점용허가 → 공사 → 점용료 → 점용 종료 → 원상회복

이라는 흐름으로 이해하면 됩니다.

제8장 도로의 관리

이 부분에서는 특히 제75조와 제77조를 많이 접하게 됩니다.

제75조는 도로를 훼손하거나 교통에 지장을 주는 행위를 제한하는 조항이고, 제77조는 과적차량 등 차량의 운행제한과 직접적으로 관련됩니다.

제9장 도로에 관한 비용과 수익

개발사업에서는 제91조를 주목

예를 들어 대규모 개발사업 때문에 기존 교차로에 좌회전차로를 추가하거나 도로 확폭이 필요해졌다면,

“누가 도로개선 비용을 부담할 것인가?”

라는 문제가 발생합니다.

이때 원인자 비용부담 관계를 검토하게 됩니다.

제10장 보칙

제108조는 꼭 알아두자

제108조는 실무적으로 상당히 중요합니다.

도로법 제10조에 직접 열거된 도로가 아니더라도 도시·군계획시설사업으로 설치된 도로 등 대통령령으로 정하는 도로에는 도로법의 여러 조항을 준용하도록 규정하고 있습니다.

따라서

“도시계획도로니까 도로법과 관계없다.”

라고 단순하게 판단하면 안 됩니다.

제11장 벌칙

마지막은 도로법을 위반했을 때 적용되는 벌칙과 과태료 등에 관한 내용입니다.

도로법 전체를 한 장으로 요약하면

도로법의 전체적인 흐름은 다음과 같이 기억하면 쉽습니다.

실무에서는 어떻게 찾아보면 좋을까?

도로법 전체 조항을 처음부터 끝까지 외울 필요는 없습니다.

실제 업무에서는 상황별로 필요한 조항을 찾아가는 방식이 훨씬 효율적입니다.

도로 종류가 궁금하다면

제10조 → 제11조~제18조

이 도로를 누가 관리하는지 궁금하다면

제23조 → 제24조

도로부지가 어디까지인지 궁금하다면

제25조 도로구역

도로 주변 개발이 가능한지 궁금하다면

제40조 이하 접도구역

공동주택·상업시설 등의 진출입구를 설치하려면

제52조 도로와 다른 시설의 연결

↓

「도로와 다른 시설의 연결에 관한 규칙」

도로를 일부 사용해야 한다면

제61조 이하 도로점용

개발사업 때문에 도로 확폭이나 교차로 개선이 필요하다면

제36조 도로관리청이 아닌 자의 도로공사

제91조 원인자의 비용 부담

도시계획도로라면

제108조 도시·군계획시설 도로 등에 대한 준용

을 확인하는 방식입니다.

결국 도로법은 조항을 개별적으로 암기하는 것보다,

도로계획 → 도로종류 → 관리청 → 도로구역 → 도로공사 → 접도구역 → 구조·시설 → 연결 → 점용 → 관리 → 비용부담 → 준용

이라는 흐름으로 이해하면 실제 업무에서 훨씬 활용하기 쉽습니다.

※  프로젝트를 하면서 버스정류장 의견이 나와서 정리한것을 글로 적어봄

1. 검토개요

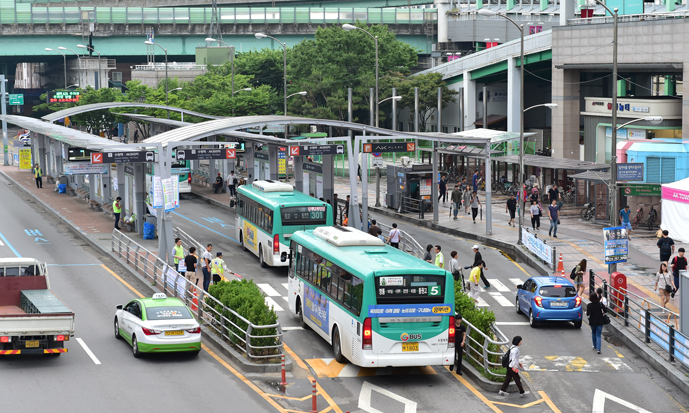

00정거장 이용객의 원활한 버스 환승을 위하여 버스정류장(Bus & Ride)의 적정 시설규모를 검토하였다.

버스정류장의 규모는 단순히 첨두시간 버스 운행대수만으로 결정하기보다는 버스의 승·하차시간, 출입문 개폐시간, 감·가속시간, 정차시간의 변동성 및 버스의 동시도착 가능성 등을 종합적으로 고려할 필요가 있다.

이에 따라 본 검토에서는 다음의 두 가지 방법을 적용하여 버스정류장의 적정 정차면수를 검토하였다.

① 「도로용량편람」에 따른 버스정류장 용량 산정

→ 정차면 1면이 시간당 처리할 수 있는 버스대수를 산정하고 첨두시 버스 운영대수와 비교

② 포아송분포(Poisson Distribution)에 따른 동시점유 검토

→ 첨두시 버스 도착률과 정차면의 평균 서비스시간을 이용하여 동시에 정차면을 필요로 하는 버스대수를 확률적으로 검토

두 가지 방법의 산정결과를 종합하여 00정거장의 적정 버스정차면수를 결정하였다.

2. 방법 ① 도로용량편람에 따른 버스정류장 용량 산정

2.1 산정개념

버스정류장 용량은 일정한 시간 동안 하나의 정차면에서 처리할 수 있는 최대 버스대수를 의미한다.

본 검토에서는 「도로용량편람」의 버스정류장 용량 산정방법을 적용하였다.

주요 변수는 다음과 같다.

• tc : 소거시간(sec)
• td : 정차시간(sec)
• g/C : 유효녹색시간 비율
• R : 정차면 용량 보정계수

즉, 버스가 정류장에 진입하여 승객의 승·하차를 완료하고 출발하는 데 필요한 시간을 기준으로 정차면의 시간당 처리용량을 산정하는 방식이다.

3. 버스 승·하차시간 적용

버스의 정차시간 산정을 위해 「도로용량편람」의 출입문 개폐시간 및 승객 승·하차시간을 적용하였다.

출입문 개폐 및 승·하차시간

구분적용시간

본 검토에서는 버스 1대당 다음과 같은 승·하차 조건을 적용하였다.

구분적용값

4. 정차시간(td) 산정

승차인원 3인을 요금지불 형태별로 구분하면 다음과 같다.

카드 이용객

3인 × 90% = 2.70인

현금 이용객(거스름돈 없음)

3인 × 5% = 0.15인

현금 이용객(거스름돈 있음)

3인 × 5% = 0.15인

이에 따른 승차시간은 다음과 같다.

카드 :

2.70 × 3.2 = 8.64초

현금(거스름돈 없음) :

0.15 × 3.0 = 0.45초

현금(거스름돈 있음) :

0.15 × 5.0 = 0.75초

따라서 승차시간은

8.64 + 0.45 + 0.75 = 9.84초

이다.

하차인원은 3인이므로,

3 × 1.5 = 4.50초

가 된다.

여기에 출입문 개폐시간 3.2초를 적용하면,

td = 출입문 개폐시간 + 승차시간 + 하차시간

= 3.20 + 9.84 + 4.50

= 17.54초

따라서 버스 1대의 정차시간(td)은 17.54초​를 적용하였다.

5. 소거시간(tc) 산정

버스정류장에서는 버스의 승·하차시간뿐만 아니라 정류장 진입 및 출차에 필요한 감속·가속시간을 고려해야 한다.

버스 감·가속시간

본 검토에서는 적용조건을 고려하여

tc = 16.50초

를 적용하였다.

따라서 버스 한 대가 정차면을 이용하는 전체적인 서비스 사이클은,

tc + td

= 16.50 + 17.54

= 34.04초

로 볼 수 있다.

6. 정차면 용량 보정계수(R)

실제 버스정류장에서는 모든 버스가 동일한 시간 동안 정차하지 않는다.

승·하차 승객수나 요금지불방법 등에 따라 정차시간이 달라질 수 있으므로 이러한 변동성을 고려하기 위해 정차면 용량 보정계수(R)를 적용하였다.

버스대기비율에 따른 정차면 용량 보정계수

본 검토에서는 버스대기비율 10%를 적용하여

R = 0.81

을 적용하였다.

7. 정차면 1면의 버스 처리용량

앞서 산정한 값을 적용하여 정차면 1면의 처리용량을 산정하였다.

정차면당 용량

= 3,600 × R ÷ (tc + td)

= 3,600 × 0.81 ÷ (16.50 + 17.54)

= 2,916 ÷ 34.04

= 85.66대/시

따라서,

정차면 1면당 처리용량 = 약 86대/시

로 산정되었다.

정차면 1면 용량 산정결과

8. 정차면수에 따른 버스정류장 처리용량

버스정류장은 정차면수가 증가한다고 해서 전체 처리용량이 단순히 정차면수에 비례하여 증가하지 않는다.

여러 대의 버스가 동시에 정차할 경우 앞·뒤 차량의 진입 및 출차가 서로 영향을 미치기 때문이다.

따라서 정차면수에 따른 이용효율계수를 적용하였다.

정차면 1면의 용량 85.66대/시를 적용하면,

1면

85.66 × 1.00 = 약 86대/시

2면

85.66 × 1.75 = 약 150대/시

3면

85.66 × 2.25 = 약 193대/시

가 된다.

정차면수이용효율계수처리용량

9. 도로용량편람에 따른 필요 정차면수

현재 00역 전면 버스정류장의 첨두시 버스 운영대수는

6대/시·편도

로 조사되었다.

정차면 1면의 처리용량은 약 86대/시이므로,

첨두시 버스수요 6대/시 < 정차면 1면 용량 86대/시

로 분석된다.

따라서 「도로용량편람」에 따른 필요 버스정차면수는

1면

으로 산정되었다.

10. 방법 ② 포아송분포를 이용한 동시점유 검토

10.1 검토개념

도로용량편람에 따른 용량산정은 정차면 하나가 시간당 몇 대의 버스를 처리할 수 있는가를 검토하는 방법이다.

그러나 실제 버스는 일정한 시간간격으로 정확하게 도착하지 않으며, 특정 시간에는 2대 이상의 버스가 연속하여 도착할 가능성이 있다.

따라서 버스의 확률적인 도착특성을 고려한 동시점유 가능성을 확인하기 위해 포아송분포를 이용한 보조검토를 수행하였다.

포아송분포는 다음과 같다.

P(n) = e^(-m) × mⁿ / n!

여기서,

• P(n) : 서비스시간 동안 n대가 도착할 확률
• n : 도착 또는 동시점유 차량대수
• m : 평균 서비스시간 동안의 평균 도착대수

이다.

11. 포아송분포의 서비스시간 설정

포아송분포를 이용하여 정차면수를 검토하기 위해서는 차량 1대가 정차면을 사용하는 서비스시간을 설정해야 한다.

단순히 승객이 승·하차하는 정차시간(td) 17.54초만을 적용할 경우 버스가 정류장에 진입하고 출차하는 과정이 제외된다.

본 검토에서는 버스정차면의 필요 규모를 검토한다는 목적을 고려하여, 버스가 정차면에 진입하여 승·하차를 완료하고 후속 버스가 해당 정차면을 이용할 수 있는 상태가 될 때까지의 시간을 서비스시간으로 적용하였다.

따라서,

평균 서비스시간

= 소거시간(tc) + 정차시간(td)

= 16.50 + 17.54

= 34.04초/대

를 적용하였다.

12. 평균 도착대수 산정

첨두시 버스 운영대수는

6대/시

이므로 초당 평균 도착률(λ)은,

λ = 6 ÷ 3,600

= 0.00167대/초

이다.

평균 서비스시간은 34.04초이므로,

m = λ × 서비스시간

= 0.00167 × 34.04

= 0.0567대

로 산정된다.

즉, 34.04초의 서비스시간 동안 평균적으로 약 0.057대의 버스가 도착하는 것으로 볼 수 있다.

13. 포아송분포 산정결과

m=0.0567을 포아송분포에 적용하였다.

① 0대가 도착할 확률

P(0) = e^(-0.0567)

≒ 94.49%

② 1대가 도착할 확률

P(1) = e^(-0.0567) × 0.0567

≒ 5.36%

따라서 1대 이하의 누적확률은,

P(X≤1)

= P(0) + P(1)

= 94.49% + 5.36%

≒ 99.85%

가 된다.

포아송분포 산정결과

14. 포아송분포에 따른 필요 정차면수

본 검토에서는 누적확률 95% 이상을 만족하는 규모를 적정 정차면수의 판단기준으로 적용하였다.

산정결과,

0대 이하 누적확률 = 94.49% < 95%

이며,

1대 이하 누적확률 = 99.85% > 95%

로 분석되었다.

따라서 포아송분포에 따른 필요 버스정차면수는

1면

으로 산정하였다.

즉, 첨두시 버스 6대/시와 평균 서비스시간 34.04초를 고려할 경우 버스 1대가 정차면을 점유하는 상황까지 고려하면 99% 이상의 도착상황을 수용할 수 있는 것으로 분석된다.

15. 버스정류장 적정 시설규모 종합검토

00정거장의 버스정류장 규모를 「도로용량편람」에 따른 처리용량과 포아송분포에 따른 동시점유 가능성의 두 가지 방법으로 검토하였다.

도로용량편람에 따른 검토결과 정차면 1면의 처리용량은 약 86대/시로 첨두시 버스 운영대수 6대/시를 충분히 처리할 수 있는 것으로 분석되었다.

또한 포아송분포를 이용한 보조검토 결과 1대 이하의 누적확률이 약 **99.85%**로 분석되어 누적확률 95% 기준을 만족하는 것으로 나타났다.

따라서 두 가지 방법 모두 필요 정차면수는 1면으로 산정되었다.

최종 필요 버스정차면수 = 1면

이에 따라 00정거장 내부에 버스정차면 1면을 계획할 경우 현재 첨두시 버스 운영수요를 처리하기 위한 시설용량은 적정한 것으로 판단된다.

다만 실제 계획 시에는 용량산정 결과와 함께 버스노선별 배차시각, 동일시간대 집중도착 여부, 회차 및 장시간 대기 여부, 장래 버스노선 증가 가능성 등을 종합적으로 고려하여 최종 시설규모를 결정하는 것이 바람직하다.

16. 두 가지 산정방법을 쉽게 이해하면

버스정류장의 정차면수는 다음과 같이 두 번 확인한 것이다.

① 도로용량편람 : "1면이 몇 대까지 처리할 수 있는가?"

버스 1대 서비스 사이클

16.50초 + 17.54초 = 34.04초

↓

정차시간 변동성 반영

R = 0.81

↓

정차면 1면 용량

약 86대/시

↓

실제 첨두시 버스

6대/시

↓

6대/시 < 86대/시

↓

필요 정차면수 1면

② 포아송분포 : "버스가 몰려오면 몇 면이 필요한가?"

첨두시 버스

6대/시

↓

평균 서비스시간

34.04초/대

↓

평균 도착대수

m = 0.0567대

↓

0대 이하 누적확률

94.49%

↓

1대 이하 누적확률

99.85%

↓

95% 기준 충족

↓

필요 정차면수 1면

따라서 최종적으로,

도로용량편람 → 1면

포아송분포 → 1면

↓

00정거장 버스정류장 적정 규모 = 1면

으로 판단하였다.

※ 부대시설이라는 뜻이 헷갈려서 정리해봤습니다

도로·교통 관련 보고서나 설계도서를 보다 보면 ‘부대시설’​이라는 표현을 자주 볼 수 있습니다.

예를 들어 도로사업에서는 “도로 및 부대시설 설치”, 개발사업에서는 “교통시설 및 부대시설 계획”, 교통영향평가에서는 “교통안전 및 부대시설 설치계획”​과 같은 표현을 사용하기도 합니다.

그렇다면 교통에서 말하는 부대시설은 정확히 무엇이고, 실제 교통영향평가에서는 어떤 시설을 부대시설로 검토할까요?

1. 부대시설의 기본적인 의미

‘부대(附帶)’라는 말은 주된 것에 덧붙어 따라간다는 의미입니다.

따라서 부대시설은 일반적으로

주된 시설의 기능을 보조하거나 그 시설을 안전하고 편리하게 이용할 수 있도록 함께 설치하는 시설

이라고 이해할 수 있습니다.

도로를 예로 들면 도로의 가장 기본적인 목적은 자동차와 보행자 등이 이동할 수 있는 공간을 제공하는 것입니다.

그러나 도로만 만들어 놓는다고 해서 안전하고 원활한 통행이 가능한 것은 아닙니다.

차량이 도로를 벗어나지 않도록 방호울타리가 필요하고, 야간에는 조명이 필요하며, 운전자에게 방향을 알려주는 도로표지도 필요합니다. 또한 빗물을 처리하기 위한 배수시설도 필요합니다.

이처럼 도로의 주된 기능을 지원하기 위해 설치하는 각종 시설을 넓은 의미에서 부대시설이라고 표현할 수 있습니다.

2. ‘부대시설’은 하나의 고정된 법적 개념일까?

여기서 주의해야 할 점이 있습니다.

‘부대시설’이라는 표현 자체가 법적 용어는 아닙니다.

어떤 법령이나 지침을 적용하느냐에 따라 포함되는 시설의 범위가 달라질 수 있습니다.

특히 도로 분야에서는 「도로법」에서 ‘도로의 부속물’​이라는 별도의 법적 개념을 사용하고 있습니다.

따라서 실무에서는 다음과 같이 구분해서 생각하는 것이 좋습니다.

따라서 ‘부대시설 = 도로의 부속물’이라고 무조건 동일하게 보는 것은 주의해야 합니다.

3. 도로의 부속물이란?

「도로법」에서는 도로와 관련하여 ‘도로의 부속물’​을 별도로 규정하고 있습니다.

쉽게 설명하면 도로의 구조를 보전하거나 교통의 안전과 원활한 도로 이용 등을 위해 도로에 설치하는 시설을 말합니다.

대표적으로 도로와 관련된 시설에는 도로표지, 도로원표, 방호울타리, 가로수, 도로에 설치하는 주차장 및 휴게시설, 도로관리시설 등이 있습니다.

따라서 도로사업에서 ‘부대시설’이라는 표현이 등장한다면 해당 시설이 「도로법」상 도로의 부속물에 해당하는지 별도로 확인하는 것이 정확합니다.

4. 교통에서 볼 수 있는 부대시설에는 무엇이 있을까?

교통 분야에서 부대시설이라고 표현할 수 있는 시설은 상당히 다양합니다.

① 교통안전 관련 시설

도로를 이용하는 차량과 보행자의 안전을 확보하기 위한 시설입니다.

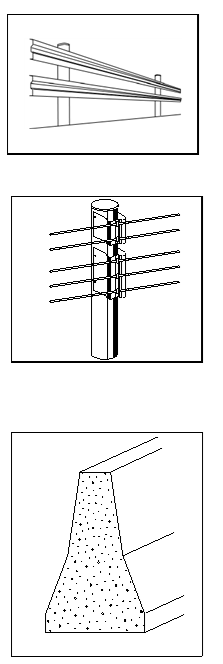

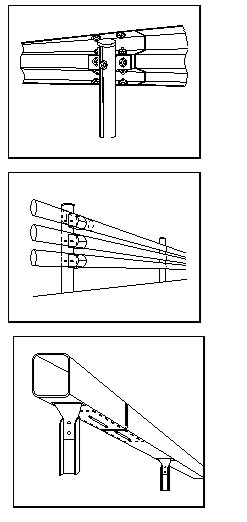

• 방호울타리
• 충격흡수시설

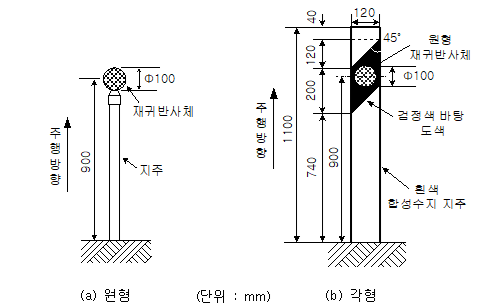

• 시선유도시설
• 낙석방지시설

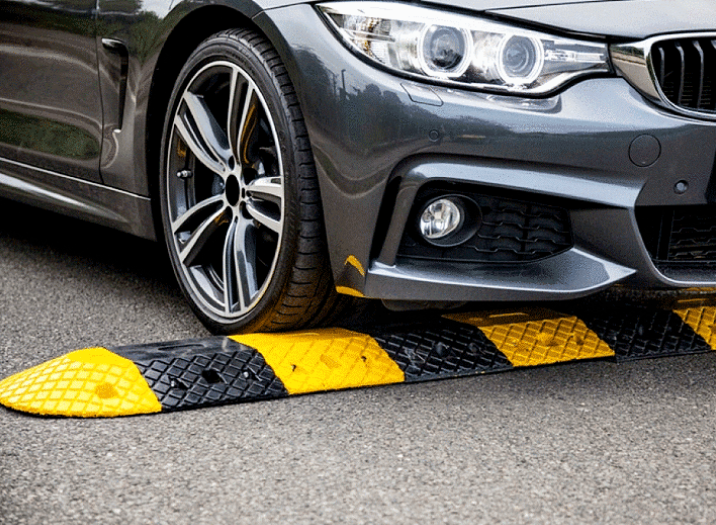

• 과속방지시설
• 기타 도로안전시설

특히 이러한 시설은 「도로안전시설 설치 및 관리지침」 등 각각의 관련 기준에 따라 설치 여부와 설치 방법을 검토하게 됩니다.

② 교통운영 관련 시설

운전자에게 정보를 제공하거나 차량의 움직임을 관리하기 위한 시설입니다.

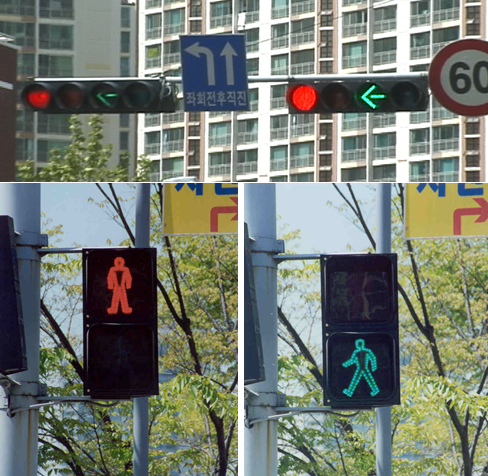

예를 들면 도로표지, 신호시설, 노면표시 등이 있습니다.

다만 신호기와 안전표지 등은 「도로교통법」상 교통안전시설이라는 별도의 법적 개념이 있으므로, 단순히 모든 시설을 ‘도로 부대시설’이라고 묶기보다는 해당 법령에 따른 정확한 명칭을 사용하는 것이 좋습니다.

③ 도로조명시설

야간에 운전자가 도로와 주변 상황을 확인할 수 있도록 설치하는 시설입니다.

특히 교차로, 횡단보도, 터널, 위험구간 등에서는 교통안전 측면에서 중요한 역할을 합니다.

④ 배수시설

도로에 내린 빗물을 신속하게 배제하기 위한 시설입니다.

대표적으로

• 측구
• 집수정
• 배수관
• 배수로

등이 있습니다.

배수시설은 일반 운전자에게는 잘 보이지 않지만 도로의 구조적 안전성과 유지관리에 매우 중요한 시설입니다.

⑤ 보행자 관련 시설

개발사업이나 교통영향평가에서는 보행자의 안전과 편의를 위한 시설도 함께 검토합니다.

예를 들면

• 보도
• 횡단보도

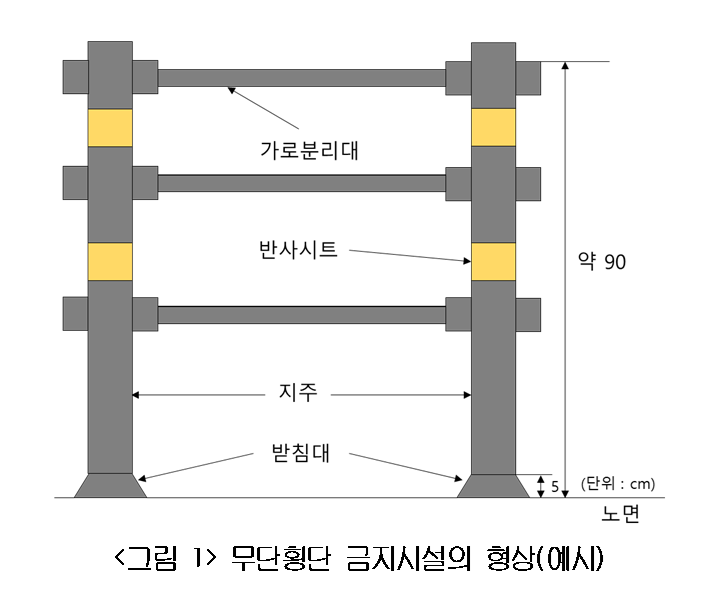

• 보행자 안전시설
• 보행자 방호울타리
• 볼라드
• 점자블록

등이 있습니다.

다만 이 역시 개별 법령과 설계기준에서는 각각 별도의 시설로 분류될 수 있으므로 ‘부대시설’은 이를 포괄적으로 설명하는 표현으로 이해하는 것이 좋습니다.

5. 주 시설과 부대시설은 어떻게 구분할까?

예를 하나 들어보겠습니다.

새로운 도로를 건설한다고 가정해 보겠습니다.

주된 시설

도로, 교량, 터널, 교차로 등 도로의 기본적인 이동기능을 형성하는 시설

↓

이를 지원하는 시설

방호울타리, 도로표지, 조명, 배수시설, 안전시설, 관리시설 등

↓

넓은 의미의 부대시설

이라고 이해하면 쉽습니다.

즉,

“그 시설이 없으면 도로 자체가 존재할 수 없는가?”

보다는

“도로가 안전하고 편리하게 기능하도록 지원하는 시설인가?”

라는 관점에서 이해하면 부대시설이라는 개념을 쉽게 파악할 수 있습니다.

6. 교통영향평가에서는 어떻게 볼까?

교통영향평가에서도 부대시설이라는 표현을 접할 수 있습니다.

개발사업의 경우 건축물이나 공동주택, 상업시설 등이 사업의 주된 시설이라면 교통 측면에서는 사업지 주변에 여러 시설이 추가됩니다.

예를 들어

사업지

→ 차량 진·출입구

→ 내부도로

→ 주차장 진입시설

→ 보행동선

→ 횡단시설

→ 교통안전시설

→ 도로표지 및 노면표시

→ 기타 교통개선시설

과 같은 구조입니다.

특히 교통영향평가에서는 단순히 시설의 설치 여부만 보는 것이 아니라 차량과 보행자의 동선, 안전성, 교차로 운영, 진·출입구 위치, 주변 도로와의 연결성 등을 종합적으로 검토​해야 합니다.

따라서 부대시설 역시 단순한 ‘추가 시설’이 아니라 주된 개발사업으로 발생하는 교통문제를 보완하기 위한 중요한 시설이라고 볼 수 있습니다.

7. 실무에서는 ‘부대시설’이라는 말만 사용하면 안 되는 이유

보고서에서

“교통 부대시설을 설치한다.”

라고만 작성하면 구체적으로 무엇을 설치한다는 것인지 불분명할 수 있습니다.

따라서 실제 설계나 교통영향평가 보고서에서는 가능하면 시설의 정확한 명칭을 사용하는 것이 좋습니다.

예를 들어

“교통안전을 위하여 부대시설을 설치한다.”

보다는

“차량의 주행안전성 확보를 위하여 방호울타리 및 시선유도시설을 설치한다.”

처럼 작성하는 것이 훨씬 명확합니다.

또한 시설별로 적용되는 법령과 지침이 다를 수 있기 때문에 시설의 명칭 → 법적 성격 → 설치기준 순으로 확인하는 것이 좋습니다.

8. 부대시설을 검토할 때 확인해야 할 기준

교통·도로사업에서 부대시설을 검토한다면 크게 다음과 같은 체계로 접근할 수 있습니다.

① 법률

「도로법」
「도로교통법」
「교통안전법」 등

↓

② 시행령·시행규칙

각 법률에 따른 세부 규정 확인

↓

③ 설계기준 및 설치·관리지침

「도로의 구조·시설 기준에 관한 규칙」
「도로안전시설 설치 및 관리지침」 등

↓

④ 개별 시설별 기준

방호울타리, 충격흡수시설, 시선유도시설, 도로조명시설 등 해당 시설의 구체적인 설치기준 확인

이러한 순서로 검토하면 단순히 “부대시설이다”라고 판단하는 데서 끝나지 않고 어떤 근거에 따라 어떻게 설치해야 하는지까지 연결할 수 있습니다.

9. 한마디로 정리하면

교통에서 부대시설이란

도로·교통시설 또는 개발사업의 주된 시설에 부가되어 안전성, 편의성, 교통운영 및 유지관리 기능 등을 지원하는 시설을 포괄적으로 표현하는 말

이라고 이해하면 됩니다.

다만 중요한 점은 ‘부대시설’이라는 단어 하나만으로 법적인 시설 분류가 결정되는 것은 아니라는 것입니다.

도로에서는 「도로법」상 도로의 부속물, 도로교통에서는 「도로교통법」상 ​교통안전시설, 설계에서는 각종 ​도로안전시설·조명시설·배수시설 등의 개별 개념이 존재합니다.

따라서 실무에서는

부대시설이라는 포괄적 표현 → 정확한 시설명 확인 → 관련 법령 확인 → 해당 시설의 설치지침 및 설계기준 확인

이라는 순서로 접근하는 것이 가장 합리적입니다.

※ 핵심 정리

주 시설
→ 도로·교량·터널·개발시설 등 사업의 핵심 시설

부대시설
→ 주 시설이 안전하고 편리하게 기능하도록 보조하는 시설을 포괄적으로 표현

도로의 부속물
→ 「도로법」에서 정하고 있는 법적 개념

교통안전시설
→ 신호기·안전표지 등 「도로교통법」에서 별도로 다루는 시설

결국 ‘부대시설’은 큰 범위의 실무적 표현이고, 실제 설계와 법적 검토에서는 그 안에 포함된 개별 시설의 정확한 법적 명칭과 설치기준을 확인하는 것이 핵심​입니다.

※ 추가적으로 '부대시설'이라는 정의가「주택법」에 있어 이를정리하였다

「주택법」상 부대시설의 법정 정의

「주택법」 제2조제13호에서 부대시설을 규정하고 있습니다.

쉽게 풀면,

주택에 딸려 있으면서 주택의 기능을 보조하는 시설·설비

를 말하며, 법에서 열거한 시설뿐 아니라 대통령령에서 추가로 정하는 시설·설비까지 포함하는 구조입니다.

핵심적인 시설을 정리하면 다음과 같습니다.

따라서 아파트에서 단지 내 도로와 주차장은 대표적인 「주택법」상 부대시설이라는 점이 교통분야에서는 특히 중요합니다.

부대시설과 복리시설은 다릅니다

실무에서 가장 헷갈리는 것이 부대시설 vs 복리시설입니다. 「주택법」은 두 개를 별도로 정의하고 있습니다. 현행법에서는 부대시설이 제2조제13호, 복리시설이 제2조제14호입니다.

예를 들어,

아파트 → 주 시설
주차장·단지 내 도로 → 부대시설
어린이놀이터·경로당 → 복리시설

이라고 생각하면 상당히 쉽게 구분됩니다.

교통영향평가 실무에서는 특히 중요합니다

교통영향평가에서 공동주택을 검토할 때 단지 내 도로와 주차장은 단순히 ‘교통 부대시설’이라고 편의상 부르는 것과 달리 실제 「주택법」상 부대시설에 포함되는 시설입니다.

예를 들어 공동주택 사업에서

공동주택 주거동
↓
단지 내 도로 → 부대시설
↓
주차장 → 부대시설
↓
어린이놀이터 → 복리시설
↓
경로당 → 복리시설

처럼 법적 성격을 구분할 수 있습니다.

그리고 「주택건설기준 등에 관한 규정」에서도 주택단지 안에 설치할 수 있는 시설을 부대시설·복리시설·간선시설·도시·군계획시설 등으로 구분하고 있습니다. 즉

교통 분야에서 ‘부대시설’은 포괄적인 실무 표현으로 사용되는 경우가 많지만, 공동주택 분야에서는 「주택법」 제2조제13호에서 ‘부대시설’을 별도의 법정 용어로 정의하고 있으므로 구분해서 사용해야 한다.

도로, 철도와 같은 대규모 SOC 사업을 추진하다 보면 다음과 같은 용어가 계속 등장합니다.

예비타당성조사 → 타당성조사 → 기본계획 → 기본설계 → 실시설계

이름만 보면 비슷해 보입니다.

특히 타당성조사, 기본계획, 기본설계​에서는 모두 노선을 검토하고, 교통수요를 예측하고, 사업비를 산정하기 때문에

"결국 같은 것을 조금씩 자세하게 하는 것 아닌가?"

라는 생각이 들 수 있습니다.

어느 정도는 맞습니다.

사업이 구체화될수록 앞 단계에서 검토한 내용을 다시 검토하고 정밀하게 만드는 구조이기 때문입니다.

하지만 각 단계에서 가장 중요한 의사결정의 목적은 분명히 다릅니다.

가장 간단하게 표현하면 다음과 같습니다.

예비타당성조사 = 국가가 돈을 투자할 만한 사업인가?
타당성조사 = 실제로 이 사업을 추진할 수 있는가?
기본계획 = 그렇다면 어떤 사업으로 추진할 것인가?
기본설계 = 그렇다면 시설을 어떤 형태로 만들 것인가?
실시설계 = 실제 공사를 어떻게 할 것인가?

이 차이를 도로 건설사업을 예로 들어 살펴보겠습니다.

1. 전체적인 사업 추진 흐름부터 이해해보자

대규모 도로사업을 매우 단순화하면 다음과 같은 흐름으로 진행됩니다.

사업구상

↓

예비타당성조사

↓

타당성조사

↓

기본계획

↓

기본설계

↓

실시설계

↓

보상·인허가

↓

공사

↓

개통

다만 모든 사업이 반드시 이 순서로 각각 별도의 용역으로 진행되는 것은 아닙니다.

사업의 종류와 규모, 관련 법령 및 발주방식 등에 따라

• 타당성조사 및 기본계획
• 타당성조사 및 기본설계
• 기본 및 실시설계
• 실시설계

등과 같이 일부 단계가 통합되어 시행되기도 합니다.

국토교통부에서도 고속도로의 경우 타당성조사 → 기본설계 → 실시설계 또는 타당성조사 및 기본설계 → 실시설계 형태로 추진될 수 있다고 설명하고 있습니다.

따라서 중요한 것은 용역의 명칭 자체보다 각 단계에서 무엇을 결정하는가입니다.

2. 예비타당성조사란?

예비타당성조사는 본격적으로 사업을 추진하기 전에 국가재정 측면에서 해당 사업을 검토하는 단계입니다.

쉽게 말하면,

"이 사업에 국가재정을 투입할 가치가 있는가?"

를 판단하는 단계입니다.

도로사업이라면 장래 교통수요를 예측하고 대략적인 노선과 사업비를 설정한 후 경제성 등을 검토합니다.

대표적으로 다음과 같은 내용이 검토됩니다.

• 사업의 필요성
• 장래 교통수요
• 개략 노선
• 개략 사업비
• 경제성
• 정책성
• 지역균형발전 등

예를 들어 A도시와 B도시를 연결하는 고속도로가 필요하다는 의견이 있다고 해보겠습니다.

예비타당성조사에서는

"고속도로를 건설했을 때 이용할 차량이 얼마나 되는가?"

"건설비에 비해 통행시간 절감 등의 편익이 충분한가?"

등을 검토합니다.

이 단계에서는 아직 교량 하나하나의 형식이나 IC의 세부적인 위치를 설계하는 것이 핵심은 아닙니다.

즉,

예타는 '설계'보다 '투자 의사결정'에 가까운 단계입니다.

3. 타당성조사란?

예비타당성조사를 통과했다고 해서 곧바로 설계에 들어가는 것은 아닙니다.

예타는 상대적으로 개략적인 자료를 이용하여 사업의 투자 필요성을 검토했기 때문에 실제 사업을 추진하기 위해서는 보다 구체적인 검토가 필요합니다.

이것이 타당성조사입니다.

핵심 질문은

"예타에서 가능하다고 판단한 이 사업을 실제 현장에서 추진해도 되는가?"

입니다.

예를 들어 예타에서는 A도시와 B도시를 연결하는 약 50km 고속도로를 가정했다고 하겠습니다.

타당성조사에서는 보다 구체적으로

• 장래 교통수요
• 노선대안
• IC 위치
• 교량·터널 등 주요 구조물
• 환경적인 문제
• 지역개발계획
• 관련 도로와의 연결
• 사업비
• 경제성
• 기술적 타당성

등을 검토합니다.

예타에서는 개략적으로 50km라고 했지만 실제 지형을 검토하면 산악지역을 피해야 할 수도 있고, 환경보호지역을 우회해야 할 수도 있습니다.

그 결과 실제 노선은 53km가 될 수도 있습니다.

따라서 타당성조사는

예타에서 인정받은 사업을 실제 사업으로 구체화하면서 기술적·경제적·환경적 타당성을 다시 확인하는 과정

이라고 이해하면 좋습니다.

4. 기본계획이란?

여기서 가장 헷갈리는 것이 타당성조사와 기본계획의 차이입니다.

두 단계에서는 실제로 상당히 비슷한 자료를 다룹니다.

하지만 목적이 다릅니다.

타당성조사가

"이 사업을 이 정도 노선으로 추진하는 것이 타당한가?"

를 검토한다면,

기본계획은

"그렇다면 앞으로 추진할 사업의 기본 골격을 어떻게 확정할 것인가?"

를 결정하는 단계입니다.

즉, 타당성조사는 검토·평가의 성격이 강하고 기본계획은 사업계획을 정하는 성격이 강합니다.

기본계획에서는 일반적으로

• 사업 목적
• 사업구간
• 노선의 기본방향
• 주요 시설계획
• 주요 IC 또는 정거장 위치
• 사업규모
• 개략 사업비
• 사업기간
• 단계별 사업추진계획
• 재원조달계획
• 환경관리 방향

등을 정합니다.

쉽게 표현하면,

타당성조사에서 여러 가능성을 검토했다면 기본계획에서는 앞으로 설계할 사업의 뼈대를 정하는 것입니다.

5. 그렇다면 타당성조사와 기본계획은 정확히 무엇이 다를까?

예를 하나 들어보겠습니다.

서울과 A도시를 연결하는 새로운 고속도로를 검토한다고 가정하겠습니다.

타당성조사에서 다음과 같은 3개 노선이 검토될 수 있습니다.

1안 : 북측 노선

사업비 3.5조 원
교통량 많음
터널 많음

2안 : 중앙 노선

사업비 3.2조 원
교통량 가장 많음
환경영향 보통

3안 : 남측 노선

사업비 2.9조 원
교통량 적음
환경영향 큼

타당성조사의 핵심은 이들을 비교하는 것입니다.

교통수요, 경제성, 환경성, 시공성 등을 비교한 결과 2안이 가장 적절하다고 판단할 수 있습니다.

그러면 기본계획에서는 2안을 중심으로

사업구간 약 52km

왕복 4차로

IC 6개소

JCT 2개소

총사업비 약 3.2조 원

사업기간 2030~2037년

등과 같이 앞으로 추진할 사업의 기본 틀을 정하게 됩니다.

따라서 간단하게 정리하면

타당성조사 = 대안을 비교하여 사업의 타당성을 검토하는 과정

기본계획 = 검토 결과를 바탕으로 앞으로 추진할 사업의 기본 골격을 정하는 과정

입니다.

6. 기본설계란?

기본계획까지 만들어졌다면 이제부터는 본격적인 Engineering Design, 즉 설계 영역으로 들어갑니다.

기본설계에서는

"계획으로 정해진 사업을 실제 시설로 어떻게 구현할 것인가?"

를 검토합니다.

국토교통부 관련 지침에서도 기본설계를 예비타당성조사·타당성조사·기본계획 등을 감안하여 시설물의 규모·배치·형태·개략적인 공사방법과 공사비 등을 비교·검토하고 최적안을 선정하여 설계도서로 표현하는 업무로 정의하고 있습니다.

즉 기본계획의 계획(Plan)​을 실제 설계도면(Design)​으로 발전시키는 단계입니다.

예를 들어 기본계획에서

"이 위치에 IC를 설치한다."

라고 결정했다면 기본설계에서는

• 트럼펫형 IC로 할 것인가?
• 다이아몬드형 IC로 할 것인가?
• 연결로 선형은 어떻게 할 것인가?
• 종단경사는 얼마로 할 것인가?
• 교량으로 통과할 것인가?
• 토공으로 처리할 것인가?

등을 실제 설계하게 됩니다.

7. 기본계획과 기본설계의 차이가 특히 중요하다

둘의 차이를 한 문장으로 표현하면 다음과 같습니다.

기본계획은 '무엇을 만들 것인가'를 정하고, 기본설계는 '그것을 어떤 형태로 만들 것인가'를 정합니다.

예를 들어 고속도로 IC를 생각해보겠습니다.

기본계획

A지역에 IC 설치

↓

IC 1개소 계획

↓

인근 지방도와 연결

여기까지는 계획입니다.

반면 기본설계에서는

A지역 IC 설치

↓

트럼펫형·다이아몬드형 등 형식 비교

↓

연결로 위치 결정

↓

곡선반경 검토

↓

종단경사 검토

↓

교량 및 구조물 검토

↓

개략 공사비 산정

까지 들어갑니다.

따라서 기본설계 단계부터는 엔지니어링의 비중이 훨씬 커집니다.

8. 그렇다면 타당성조사와 기본설계는 무엇이 다를까?

이것도 상당히 비슷해 보입니다.

타당성조사에서도 노선을 검토하고 기본설계에서도 노선을 검토하기 때문입니다.

그러나 검토의 목적과 정밀도가 다릅니다.

타당성조사에서는

"A노선과 B노선 중 어느 노선이 사업적으로 좋은가?"

가 중요합니다.

기본설계에서는

"선정된 A노선을 실제 도로로 만들려면 정확히 어떤 선형과 구조가 가장 좋은가?"

가 중요합니다.

예를 들어 산 하나를 통과한다고 하겠습니다.

타당성조사에서는

1안 : 산을 우회

2안 : 터널 통과

정도의 대안 비교가 중심이 될 수 있습니다.

기본설계에서는 터널 통과가 결정되었다면

• 터널 위치
• 터널 연장
• 종단경사
• 터널 단면
• 갱구 위치
• 접속부 선형
• 개략적인 시공방법

등으로 한 단계 더 구체화됩니다.

9. 실시설계란?

기본설계에서 시설의 형태가 정해졌다면 마지막으로 실제 공사가 가능한 수준까지 도면과 수량을 구체화해야 합니다.

이것이 실시설계입니다.

국토교통부 관련 지침에서는 실시설계를 기본설계 결과를 토대로 세부적인 조사·분석 및 비교·검토를 통해 시공과 유지관리에 필요한

• 설계도서
• 도면
• 시방서
• 내역서
• 구조계산서
• 수리계산서

등을 작성하는 업무로 정의하고 있습니다.

쉽게 말하면

시공사가 설계도서를 보고 실제 공사를 할 수 있는 수준까지 만드는 단계

입니다.

예를 들어 교량이라면 기본설계에서

"이곳에 약 500m 교량을 설치한다."

정도로 결정했다면,

실시설계에서는

• 교량 정확한 연장
• 경간 구성
• 교각 위치
• 기초 형식
• 철근 배근
• 콘크리트 물량
• 구조계산
• 세부 도면
• 공사 수량
• 공사비

등을 산정합니다.

10. 다섯 단계를 하나의 고속도로 사업으로 비교해보자

A도시와 B도시를 연결하는 고속도로가 필요하다고 가정해보겠습니다.

① 예비타당성조사

질문

"이 고속도로에 국가가 돈을 투자할 가치가 있는가?"

약 50km 고속도로를 가정하고 교통수요와 개략 사업비를 산정하여 경제성·정책성 등을 검토합니다.

↓

② 타당성조사

질문

"실제로 어디로 건설하는 것이 가장 타당한가?"

북측·중앙·남측 노선 등을 검토하고 교통수요, 사업비, 경제성, 환경성, 기술적 조건 등을 비교합니다.

↓

③ 기본계획

질문

"앞으로 어떤 사업으로 추진할 것인가?"

예를 들어

연장 52km + 왕복 4차로 + IC 6개 + JCT 2개

등 사업의 기본 골격을 정합니다.

↓

④ 기본설계

질문

"정해진 사업을 어떤 시설 형태로 만들 것인가?"

도로 평면·종단선형, IC 형식, 교량·터널 형식 등을 비교하여 최적 설계안을 결정합니다.

↓

⑤ 실시설계

질문

"실제로 어떻게 공사할 것인가?"

정확한 도면, 구조계산, 수량, 공사비, 시방서 등을 작성합니다.

↓

⑥ 공사

실시설계도서를 바탕으로 실제 도로를 건설합니다.

11. 표로 비교하면 차이가 훨씬 명확하다

이를 다시 키워드 하나씩으로 줄이면

예비타당성조사 = 투자

타당성조사 = 검증

기본계획 = 계획

기본설계 = 형상

실시설계 = 시공

이라고 볼 수 있습니다.

12. 가장 헷갈리는 세 단계만 다시 비교해보자

타당성조사·기본계획·기본설계가 헷갈리는 이유는 세 단계 모두 노선, 사업비, 교통수요, 구조물 등을 어느 정도 검토하기 때문입니다.

하지만 중심축은 다릅니다.

여기서 가장 중요한 차이는 결과물의 성격입니다.

타당성조사는 기본적으로 조사·분석·평가입니다.

기본계획은 사업계획을 정하는 것입니다.

기본설계는 정해진 계획을 설계도면으로 표현하는 것입니다.

13. 그런데 왜 실제 용역에서는 세 단계가 섞여 보일까?

여기에는 이유가 있습니다.

예를 들어 타당성조사에서 노선을 제대로 비교하려면 사업비가 필요합니다.

그런데 사업비를 산정하려면 어느 정도 선형을 그려야 하고 터널과 교량의 규모도 추정해야 합니다.

즉 타당성조사인데도 일부 기본설계와 비슷한 작업을 할 수밖에 없습니다.

반대로 기본설계를 하다가 새로운 지형자료나 지반조사 결과가 나오면 기존 노선이 불리하다는 사실을 발견할 수도 있습니다.

그러면 다시 노선대안을 비교해야 합니다.

즉,

타당성조사 → 기본계획 → 기본설계

가 칼로 자른 것처럼 완전히 분리되어 있는 것이 아니라 앞 단계의 검토를 뒤 단계에서 계속 구체화하는 구조입니다.

그래서 실제 사업에서는 타당성조사 및 기본계획, ​타당성조사 및 기본설계, ​기본 및 실시설계처럼 단계가 통합되어 발주되기도 합니다.

14. 결국 사업이 진행될수록 무엇이 달라질까?

가장 중요한 것은 불확실성이 점점 줄어든다는 것입니다.

처음에는

"이 지역에 고속도로가 필요하다."

정도의 아이디어입니다.

예비타당성조사를 거치면

"약 50km 고속도로를 건설할 경제적·정책적 필요성이 있다."

가 됩니다.

타당성조사를 거치면

"여러 노선 중 A노선이 가장 타당하다."

가 됩니다.

기본계획을 거치면

"A노선으로 52km, 왕복 4차로, IC 6개를 건설한다."

가 됩니다.

기본설계를 거치면

"도로의 평면·종단선형과 IC·교량·터널의 형식은 이렇게 한다."

가 됩니다.

실시설계를 거치면

"이 도면과 수량, 시방서대로 공사한다."

가 됩니다.

결국 사업이 진행될수록

사업구상 → 투자판단 → 타당성 검증 → 사업계획 → 시설설계 → 시공설계

순으로 점점 구체화되는 것입니다.

15. 한 문장으로 정리하면

예비타당성조사·타당성조사·기본계획·기본설계·실시설계의 차이는 단순히 "갈수록 자세해진다"​라고만 이해하면 부족합니다.

각 단계에서 내려야 하는 의사결정 자체가 다릅니다.

예비타당성조사는 '돈을 투자할 것인가'를 판단하고, 타당성조사는 '사업을 어떻게 추진하는 것이 타당한가'를 검증하며, 기본계획은 '추진할 사업의 골격'을 정합니다. 기본설계는 그 계획을 실제 시설의 형태로 만들고, 실시설계는 공사가 가능한 수준까지 구체화합니다.

특히 헷갈리는 세 단계를 기억할 때는

타당성조사 = 비교·검증
기본계획 = 사업의 골격 결정
기본설계 = 시설의 형태 결정

이라고 기억하면 가장 이해하기 쉽습니다.

※ 참고자료

• 기획재정부, 「예비타당성조사 운용지침」
• 기획재정부, 「총사업비 관리지침」
• 국토교통부, 「설계공모, 기본설계 등의 시행 및 설계의 경제성 등 검토에 관한 지침」
• 국토교통부, 건설사업 타당성조사·기본설계·실시설계 관련 정책자료
• 국가법령정보센터, 건설사업 관련 법령 및 행정규칙

함께 보면 좋은 글

• 국가도로망 계획은 어떻게 만들어질까?
• 일관 예비타당성조사람 무엇일까?

도로를 설계하거나 교통영향평가를 하다 보면 이런 질문을 자주 접하게 됩니다.

“여기에 가드레일을 설치해야 할까?”

“미끄럼방지포장은 어디까지 설치해야 할까?”

“과속방지턱의 높이와 폭은 얼마로 해야 할까?”

“곡선부에 반사경이나 시선유도시설을 설치해야 할까?”

이런 질문에 대한 기술적인 기준을 찾을 때 가장 먼저 확인해야 하는 자료 중 하나가 국토교통부의 **「도로안전시설 설치 및 관리지침」**입니다.

현재 국가법령정보센터에서 확인되는 최신 지침은 국토교통부예규 제465호, 2026년 8월 14일 시행​입니다.

이 지침은 하나의 시설만을 다루는 것이 아니라 도로에서 볼 수 있는 다양한 안전시설의 설치 필요성, 설치 위치, 구조, 성능, 시공 및 유지관리 방법​을 시설별로 정리해 놓은 실무 지침이라고 이해하면 쉽습니다.

1. 도로안전시설 설치 및 관리지침이란?

도로에는 수많은 시설물이 설치되어 있습니다.

가드레일, 중앙분리대, 시선유도봉, 갈매기표지, 도로조명, 미끄럼방지포장, 과속방지턱, 도로반사경, 낙석방지시설 등이 대표적입니다.

그런데 도로안전시설은 단순히

“위험해 보이니까 설치한다.”

라고 결정할 수 있는 것이 아닙니다.

시설마다 설치 목적과 조건이 다르고, 잘못 설치하면 오히려 새로운 위험요인이 될 수도 있습니다.

따라서 실무에서는 대체로

도로의 위험요인 파악 → 필요한 안전시설 검토 → 해당 시설의 설치기준 확인 → 위치·형식·규격 결정 → 시공 → 유지관리

순서로 접근하게 됩니다.

「도로안전시설 설치 및 관리지침」은 바로 이 과정에서 필요한 기술적 판단기준을 제공하는 자료입니다.

특히 시선유도시설 편에서는 이 지침이 「도로법」과 「도로교통법」 등에 규정된 시설의 설치·관리기준을 기술한 것으로, 실무자가 시설 설치·관리 사업을 시행하거나 협의할 때 적용한다고 명시하고 있습니다. 또한 「도로법」 제10조에 따른 도로를 원칙적인 적용대상으로 하면서 기타 도로에도 준용할 수 있도록 하고 있습니다.

2. 지침에는 어떤 항목이 있을까?

2026년 현재 국가법령정보센터에 게시된 세부지침을 기준으로 보면 다음과 같이 구성되어 있습니다.

구분주요 내용대표적인 시설

특히 2024년 개정에서는 조명시설의 국제기준 반영, 차량방호안전시설 실물충돌시험 기준 정량화, 낙석방지시설 요구성능 강화, 입체교량 구간 낙하물방지시설 기준 마련 등이 이루어졌습니다.

따라서 과거 PDF를 가지고 있다면 최신 개정판인지 반드시 확인하는 것이 중요합니다.

3. ① 시선유도시설

시선유도시설은 운전자에게 도로의 선형이나 진행방향을 시각적으로 알려주는 시설입니다.

특히 야간이나 악천후 상황에서 중요합니다.

예를 들어 곡선도로를 생각해 보겠습니다.

낮에는 도로 형태가 잘 보이지만 야간에는 전조등으로 확인할 수 있는 범위가 제한됩니다.

이때 시선유도시설을 설치하면 운전자는

“도로가 어느 방향으로 휘어지는지”

미리 인식할 수 있습니다.

따라서 실무에서

• 곡선부
• 선형 변화구간
• 야간 시인성이 부족한 구간
• 교량 및 터널
• 위험구간

등을 검토할 때 확인하면 좋습니다.

즉,

“운전자가 도로의 진행방향을 제대로 인식할 수 있는가?”

라는 문제가 발생하면 우선 시선유도시설 편을 찾아보면 됩니다.

4. ② 조명시설

도로조명은 단순히 도로를 밝게 만드는 시설이 아닙니다.

야간에 운전자가

도로선형, 보행자, 장애물, 교차로, 다른 차량

등을 충분히 인식할 수 있도록 하는 안전시설입니다.

따라서 다음과 같은 장소에서 중요합니다.

교차로, 횡단보도, 터널, 도시부 간선도로, 교통사고 위험구간 등입니다.

실무에서는 특히

“이 구간에 조명이 필요한가?”

뿐만 아니라

“어느 정도 밝아야 하는가?”

를 검토할 때 활용하게 됩니다.

5. ③ 차량방호안전시설

실무적으로 매우 중요한 부분입니다.

대표적인 시설이 바로 방호울타리(가드레일)​입니다.

차량이 도로를 벗어났을 때 단순히 차량의 이탈을 막는 것이 목적이 아니라 차량 충돌에 따른 피해를 가능한 한 줄이는 것이 목적입니다.

대표적인 시설은

방호울타리, 중앙분리대 방호시설, 교량용 방호울타리, 충격흡수시설, 단부처리시설, 전이구간

등입니다.

차량방호안전시설 편은 일반적으로

기능 및 종류 → 설치 장소 → 설계 및 성능기준 → 구조 및 재료 → 설치 → 시공 → 유지관리

등을 검토하도록 구성되어 있습니다.

따라서 도로설계에서

“여기 가드레일을 설치해야 합니까?”

라는 질문을 받았다면 단순히 도면을 보고 판단하기보다 차량방호안전시설 편의 설치장소 기준부터 확인하는 것이 원칙적인 접근방법입니다.

6. ④ 미끄럼방지포장

미끄럼방지포장은 차량이 제동하거나 방향을 변경할 때 필요한 노면 마찰력을 확보하기 위한 시설입니다.

대표적으로

급커브, 급경사, 교차로 접근부, 사고위험구간 등에서 검토할 수 있습니다.

다만 실무에서 주의해야 할 부분이 있습니다.

“위험해 보이니까 무조건 미끄럼방지포장을 설치한다.”

라고 접근하면 안 됩니다.

해당 구간에서 왜 미끄럼 위험이 발생하는지 분석하고, 지침에서 제시하는 설치대상과 설치방법을 확인하여 적용해야 합니다.

7. ⑤ 과속방지턱

생활도로에서 가장 쉽게 볼 수 있는 도로안전시설 중 하나입니다.

과속방지턱은 차량의 물리적인 주행속도를 낮추기 위한 시설입니다.

지침에서는 단순히 설치 여부뿐만 아니라

설치장소, 구조, 설치방법, 시공 및 유지관리

등을 다룹니다.

따라서

“차량이 빨리 달리니까 과속방지턱 하나 설치하자.”

보다는 먼저 해당 도로의 기능과 주변 환경을 검토해야 합니다.

특히 간선기능을 갖는 도로와 생활도로는 접근방식이 달라질 수 있기 때문에 도로의 기능을 먼저 확인하는 것이 중요합니다.

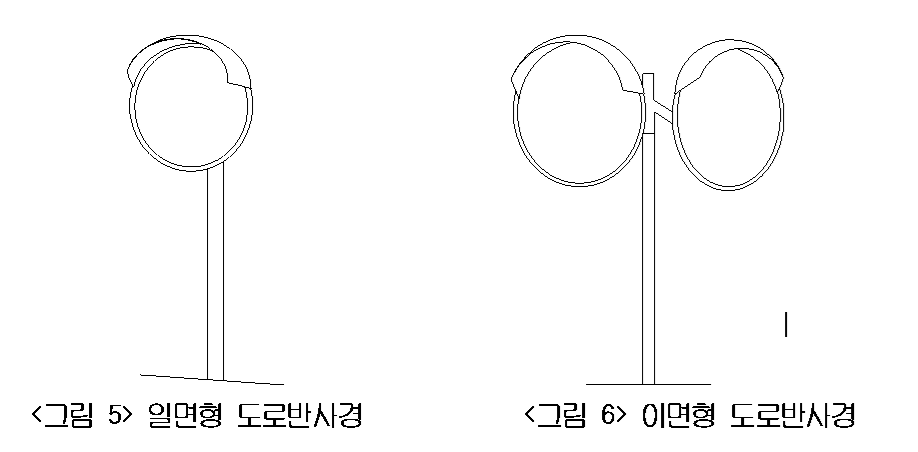

8. ⑥ 도로반사경

도로반사경은 직접적인 시거 확보가 어려운 곳에서 운전자의 시야를 보완하는 시설입니다.

대표적으로

좁은 골목 교차부, 급곡선부, 건축물이나 담장 등에 의해 시야가 차단된 곳

등에서 많이 볼 수 있습니다.

여기서 중요한 것은 도로반사경이 근본적인 시거 확보 대책을 완전히 대체하는 것은 아니라는 것입니다.

가능하다면 우선

장애물 제거 → 가각 확보 → 주정차 관리 → 시거 확보

등을 검토하고 현실적으로 해결하기 어려운 경우 반사경을 보완대책으로 검토하는 접근이 합리적입니다.

9. ⑦ 장애인안전시설

장애인의 안전하고 편리한 도로 이용을 위한 시설입니다.

대표적으로

보도, 턱낮추기, 연석경사로, 경사로, 점자블록

등에 관한 내용을 다룹니다.

다만 이 부분은 「도로안전시설 설치 및 관리지침」 하나만 확인해서는 안 됩니다.

보행환경이나 장애인 편의시설을 설계할 때는 「교통약자의 이동편의 증진법」 및 관련 기준, 장애인 편의시설 관련 기준, 보도 관련 지침 등을 함께 확인할 필요가 있습니다.

10. ⑧ 낙석방지시설

산악도로 또는 절토부에서 중요한 시설입니다.

대표적으로

낙석방지망, 낙석방지울타리, 낙석방지옹벽, 피암터널

등이 있습니다.

지침에서는 낙석방지시설을 단순히 설치하는 것이 아니라 도로와 절개면에 대한 충분한 조사를 바탕으로 시설이 제 기능을 발휘하도록 설치하도록 하고 있습니다.

즉,

낙석 발생 가능성 → 낙석 규모 → 낙석 에너지 → 시설 종류 및 요구성능

등을 고려해야 합니다.

11. ⑨ 도로전광표지

도로전광표지, 즉 VMS는 운전자에게 실시간 정보를 제공하는 시설입니다.

예를 들면

교통사고, 정체, 공사, 통행제한, 기상상황, 우회정보

등입니다.

따라서 단순한 시설물 설치뿐만 아니라

설계 → 설치 → 운영 → 유지관리

까지 함께 고려해야 하는 시설입니다.

지침에서도 도로전광표지를 교통상황이나 사고 등의 정보를 실시간으로 제공하여 교통소통과 안전을 확보하기 위한 시설로 규정하고 있습니다.

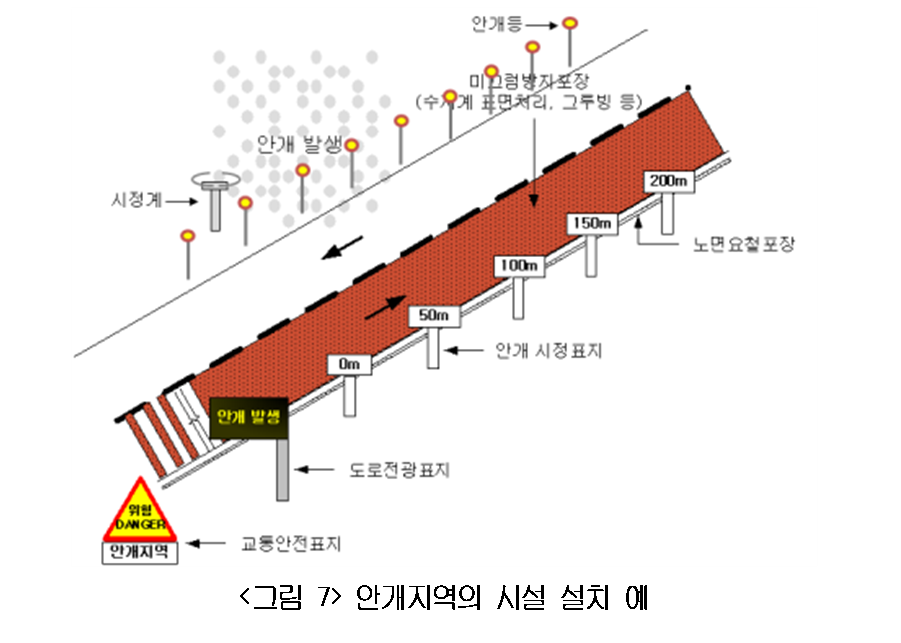

12. ⑩ 악천후구간·터널·장대교량

일반적인 도로와 달리 특수한 위험요인이 존재하는 곳을 다룹니다.

예를 들어 안개가 자주 발생하는 도로에서는 운전자의 시거가 급격하게 감소할 수 있습니다.

장대교량에서는 강풍이나 결빙 등의 문제가 발생할 수 있고 터널에서는 밝기 변화와 폐쇄적인 도로환경이라는 특성이 있습니다.

따라서 이러한 구간은 일반적인 안전시설보다 해당 구간의 특수성을 고려한 종합적인 안전대책이 필요합니다.

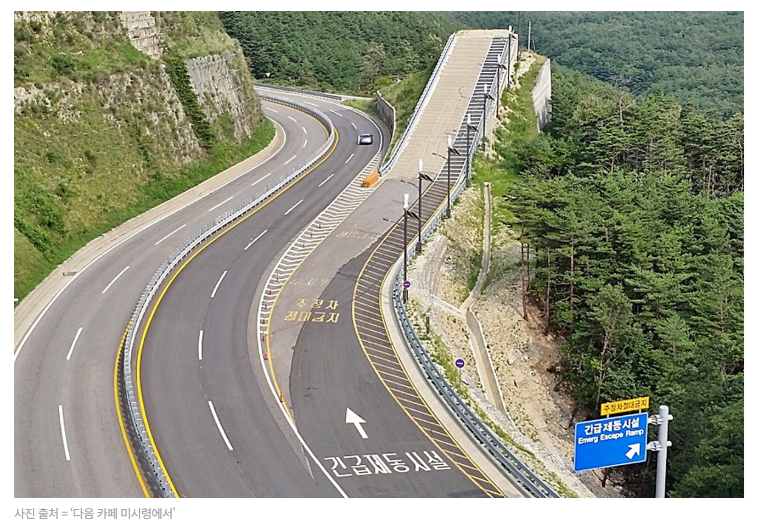

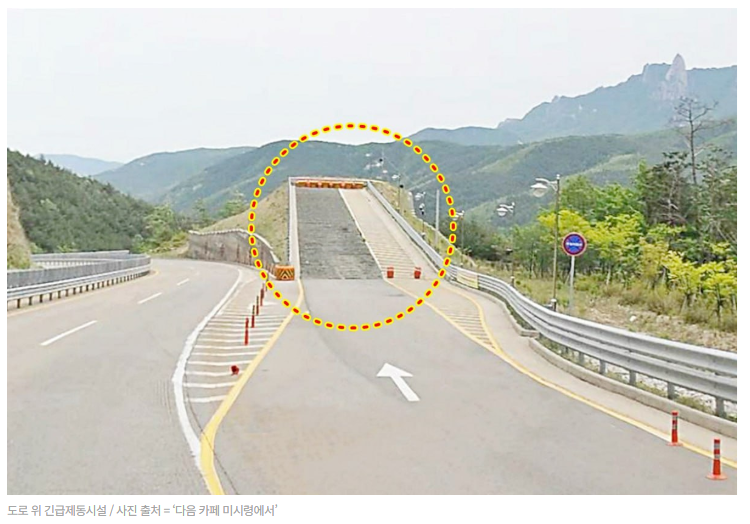

13. ⑪ 긴급제동시설

긴 내리막도로에서는 대형차량의 브레이크가 과열되거나 제동장치에 이상이 발생할 가능성이 있습니다.

이러한 차량을 강제로 감속·정지시키기 위한 시설이 긴급제동시설입니다.

따라서 긴 종단경사나 대형차량 통행이 많은 산악도로 등을 설계할 때 검토하게 됩니다.

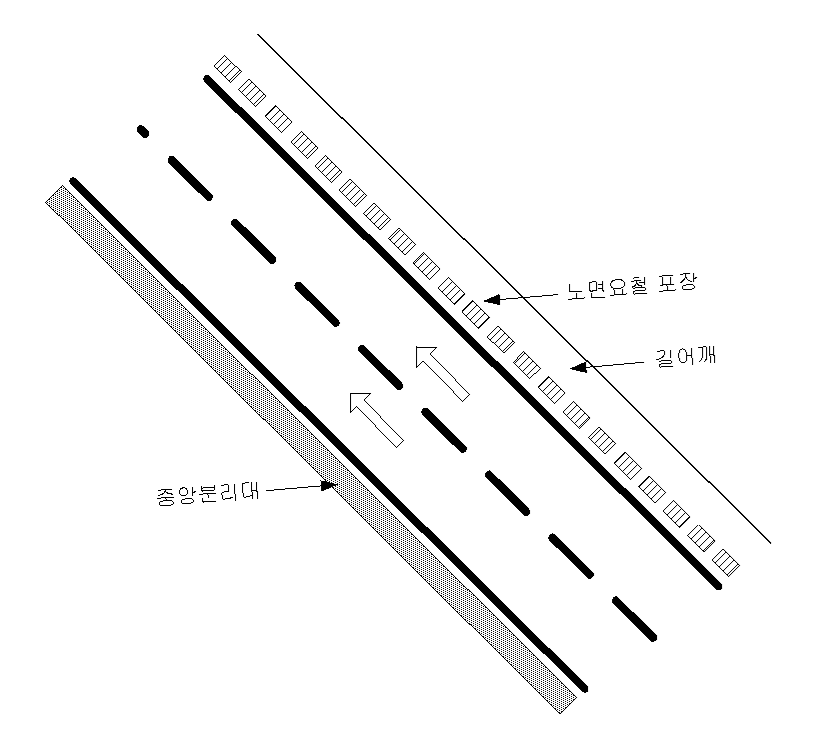

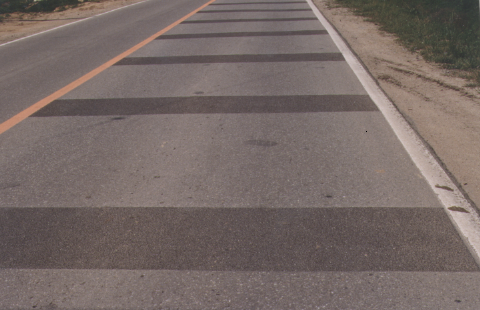

14. ⑫ 노면요철포장

노면요철포장은 차량이 통과할 때 발생하는 진동이나 소음으로 운전자에게 주의를 주는 시설입니다.

운전자에게

“전방에 위험요인이 있으니 주의하라.”

라는 경고를 물리적으로 전달하는 개념입니다.

과속방지턱과 비슷해 보이지만 목적과 구조가 다르므로 구분해야 합니다.

15. ⑬ 무단횡단금지시설

중앙부 등을 통해 보행자가 무단횡단하는 것을 억제하기 위한 시설입니다.

보행자의 무단횡단 사고가 우려되는 도로에서 검토할 수 있습니다.

다만 시설을 설치한다고 모든 문제가 해결되는 것은 아닙니다.

보행자가 왜 무단횡단하는지도 함께 살펴야 합니다.

예를 들어 횡단보도 간격이 지나치게 길거나 실제 보행동선과 횡단보도 위치가 맞지 않는다면 무단횡단금지시설 설치만으로는 근본적인 해결이 어려울 수 있습니다.

16. ⑭ 낙하물방지시설

최근 지침에서 눈여겨볼 부분입니다.

입체교차로나 교량에서 상부도로의 물체가 하부도로로 떨어지면 대형 사고로 이어질 수 있습니다.

이에 따라 낙하물방지시설에 관한 세부지침도 마련되어 있습니다. 현재 국가법령정보센터에는 별도의 세부지침으로 수록되어 있습니다.

특히

상부도로 + 하부도로

형태의 입체도로를 계획한다면 검토할 필요가 있습니다.

17. 그러면 실무에서는 이 지침을 어떻게 사용할까?

이 부분이 가장 중요합니다.

이 지침을 처음부터 끝까지 외울 필요는 없습니다.

오히려 다음과 같은 방식으로 사용하는 것이 효율적입니다.

STEP 1. 현장의 문제를 먼저 찾는다

예를 들어 교통영향평가 대상사업 주변도로를 검토한다고 하겠습니다.

현장조사 또는 도면검토 결과

곡선부 시인성 불량

이라는 문제가 발견되었습니다.

↓

STEP 2. 문제의 원인을 판단한다

단순히

“안전시설 부족”

이라고 하지 말고 구체적으로 봅니다.

곡선반경이 작은가?

야간 시인성이 부족한가?

전방 시거가 부족한가?

도로선형 인지가 어려운가?

↓

STEP 3. 대응 가능한 시설을 찾는다

예를 들어

시선유도시설

을 검토합니다.

↓

STEP 4. 해당 편의 설치기준을 확인한다

여기서 「도로안전시설 설치 및 관리지침」의 시선유도시설 편을 확인합니다.

↓

STEP 5. 설치 위치와 형식을 결정한다

설계속도, 도로선형, 시설 간격, 시인성 등을 고려하여 시설의 위치와 형식을 결정합니다.

결국 실무적인 흐름은 다음과 같습니다.

현장 문제 발견

↓

위험요인 분석

↓

적용 가능한 안전시설 선정

↓

「도로안전시설 설치 및 관리지침」 확인

↓

설치대상 여부 확인

↓

설치 위치·간격·규격·형식 결정

↓

도면 반영

이런 방식으로 사용하는 것이 가장 이해하기 쉽습니다.

18. 교통영향평가에서는 어떻게 활용할까?

교통영향평가에서는 특히 활용도가 높습니다.

예를 들어 사업지 주변 현황을 조사했는데 다음과 같은 문제가 발견되었다고 해보겠습니다.

현황 문제

이렇게 연결해서 보면 상당히 편합니다.

즉, 교통영향평가에서

현황 문제점 → 개선방안 → 설치근거

의 논리를 만들 때 사용할 수 있는 것입니다.

예를 들어 보고서에 단순히

“사업지 주변도로에 미끄럼방지포장을 설치한다.”

라고 작성하기보다는,

“사업지 진입부의 차량 감속 및 제동이 집중되는 구간에 대하여 노면 미끄럼에 따른 사고위험 저감을 위해 「도로안전시설 설치 및 관리지침」의 미끄럼방지포장 설치기준을 검토하여 적용한다.”

와 같이 근거를 연결하는 것이 훨씬 논리적입니다.

19. 중요한 점: 이 지침 하나로 모든 도로시설을 설계하는 것은 아니다

여기서 한 가지 주의해야 합니다.

「도로안전시설 설치 및 관리지침」은 매우 중요한 지침이지만 도로에 설치되는 모든 시설의 기준을 담고 있는 것은 아닙니다.

예를 들어

차로폭, 길어깨, 중앙분리대 등의 도로 횡단구성은 「도로의 구조·시설 기준에 관한 규칙」을 먼저 확인해야 할 수 있습니다.

교차로의 기하구조는 「교차로 설계 지침」을 확인할 필요가 있습니다.

도로표지나 노면표시, 신호기 등은 경찰청의 교통안전시설 관련 기준을 함께 검토해야 합니다.

보도 및 보행시설은 보도 관련 지침과 교통약자 관련 기준을 함께 확인해야 합니다.

따라서 실무에서는

“도로안전과 관련된 시설물이니까 전부 도로안전시설 설치 및 관리지침에서 찾는다.”

라고 생각하기보다는 시설별 소관 법령과 지침을 구분하는 것이 중요합니다.

20. 가장 쉽게 찾는 방법

실무에서는 지침 전체를 읽기보다는 시설명으로 접근하는 방법을 추천합니다.

예를 들어,

가드레일 설치 여부가 궁금하다

→ 차량방호안전시설 편

급커브에 무엇을 설치해야 하는지 궁금하다

→ 시선유도시설 + 미끄럼방지포장 + 차량방호안전시설 검토

골목 교차로의 시야가 안 나온다

→ 도로반사경 편 검토

아파트 진입도로에서 차량이 너무 빠르다

→ 과속방지턱 편 검토

중앙분리대에서 보행자가 계속 무단횡단한다

→ 무단횡단금지시설 편 검토

이렇게 문제 → 시설 → 해당 지침 순서로 찾아가는 것이 좋습니다.

21. 도로안전시설은 하나만 보는 것보다 조합해서 봐야 한다

실제 도로에서는 하나의 문제가 하나의 시설로 해결되지 않는 경우가 많습니다.

예를 들어 급곡선부 사고위험구간이 있다고 하겠습니다.

단순히 미끄럼방지포장 하나만 설치한다고 끝나는 것이 아니라

시선유도시설

미끄럼방지포장

방호울타리

조명시설

등을 함께 검토할 수 있습니다.

즉,

도로안전시설 설치 및 관리지침은 ‘시설물 목록’이라기보다 도로의 위험요인에 맞는 안전대책을 조합하기 위한 기술기준으로 활용하는 것이 좋습니다.

특히 교통영향평가의 종합개선안도를 검토할 때는 개선시설 하나하나를 보는 것보다

① 어떤 위험요인이 있는가 → ② 어떤 안전시설을 설치했는가 → ③ 설치 위치가 적정한가 → ④ 해당 지침의 설치기준을 만족하는가 → ⑤ 다른 시설과 연계가 필요한가

순서로 검토하면 훨씬 체계적입니다.

22. 실무에서 기억하면 좋은 구조

「도로안전시설 설치 및 관리지침」을 모두 외우기 어렵다면 다음 정도만 기억해 두어도 상당히 유용합니다.

시선 문제 → 시선유도시설

야간 문제 → 조명시설

차량 이탈·충돌 → 차량방호안전시설

노면 미끄럼 → 미끄럼방지포장

과속 → 과속방지턱

시거 부족 → 도로반사경

교통약자 → 장애인안전시설

낙석 → 낙석방지시설

교통정보 → 도로전광표지

악천후·터널·장대교량 → 특수구간 안전시설

제동장치 이상 → 긴급제동시설

운전자 주의환기 → 노면요철포장

무단횡단 → 무단횡단금지시설

교량 낙하물 → 낙하물방지시설

이 정도의 시설-문제 대응관계를 기억해 두고 필요한 순간 해당 세부지침을 찾아보는 것이 가장 현실적인 활용방법입니다.

23. 마무리

「도로안전시설 설치 및 관리지침」은 도로설계나 교통영향평가 업무에서 상당히 자주 접하게 되는 실무자료입니다.

중요한 것은 지침을 통째로 외우는 것이 아니라,

현장에서 어떤 문제가 발생하고 있는지 먼저 파악하고 그 문제에 대응하는 시설의 세부지침을 찾아 적용하는 것입니다.

정리하면 다음과 같습니다.

도로 현황조사

→ 위험요인 발견

→ 사고 발생 메커니즘 분석

→ 적용 가능한 안전시설 선정

→ 도로안전시설 설치 및 관리지침 확인

→ 설치대상·위치·규격·형식 검토

→ 종합개선안 및 설계도면 반영

→ 유지관리 검토

이 흐름을 이해하면 「도로안전시설 설치 및 관리지침」은 단순한 참고자료가 아니라 도로 안전대책을 결정하는 실무 체크리스트처럼 활용할 수 있습니다.

※ 참고자료

• 국토교통부, 「도로안전시설 설치 및 관리지침」, 국토교통부예규 제465호, 2026.8.14. 시행
• 「도로법」
• 「도로교통법」
• 국토교통부, 「도로의 구조·시설 기준에 관한 규칙」
• 국토교통부, 「교차로 설계 지침」
• 교통약자의 이동편의 증진 관련 법령 및 기준

함께 보면 좋은 글

• 교차로 설계지침에는 어떤 내용이 있을까?
• 고원식 횡단보도는 언제 설치할까?

도로를 다니다 보면 신호등, 교통표지판, 차선, 가드레일, 중앙분리대, 과속방지턱, 시선유도봉 등 수많은 안전시설을 볼 수 있습니다.

일반적으로는 이 시설들을 모두 “교통안전시설”​이라고 부르기도 하지만, 법령과 실무에서는 교통안전시설과 도로안전시설을 구분해서 보는 것이 중요합니다.

가장 간단하게 정리하면 다음과 같습니다.

교통안전시설 → 교통을 규제·지시·유도하는 시설

도로안전시설 → 도로의 구조적·물리적 안전성을 높이는 시설

그렇다면 정확히 어떤 차이가 있는지 살펴보겠습니다.

1. 교통안전시설이란?

교통안전시설의 가장 직접적인 법적 근거는 **「도로교통법」**입니다.

「도로교통법」에서는 신호기 및 안전표지를 중심으로 교통안전시설에 관한 사항을 규정하고 있습니다.

쉽게 말하면 교통안전시설은 운전자나 보행자에게

• 정지하라
• 진행하라
• 좌회전하지 마라
• 여기에서는 주차하지 마라
• 이 차선을 따라가라
• 여기에서 횡단하라

등과 같이 교통질서를 형성하고 차량·보행자의 행동을 규제하거나 안내하는 역할을 합니다.

대표적으로 다음과 같은 시설이 있습니다.

구분대표 시설

따라서 우리가 도로에서 보는 신호등, 교통안전표지, 노면표시​가 대표적인 교통안전시설이라고 이해하면 됩니다.

2. 도로안전시설이란?

도로안전시설은 조금 성격이 다릅니다.

교통안전시설이 운전자에게 “어떻게 행동해야 하는가”​를 알려주는 성격이 강하다면, 도로안전시설은 도로 자체의 안전성을 높이고 사고를 예방하거나 사고 발생 시 피해를 줄이는 역할을 합니다.

관련된 대표적인 기준으로 국토교통부의 **「도로안전시설 설치 및 관리지침」**이 있습니다.

대표적인 시설은 다음과 같습니다.

구분대표 시설

즉 도로안전시설은 단순히 운전자에게 명령을 전달하는 것이 아니라,

도로선형을 인식시키고 → 차량이 도로를 이탈하지 않도록 하고 → 위험구간에서 속도를 낮추고 → 사고가 발생하더라도 피해를 최소화

하는 역할을 합니다.

3. 둘의 차이는 무엇일까?

실무적으로는 다음과 같이 생각하면 가장 이해하기 쉽습니다.

한 문장으로 줄이면,

교통안전시설은 교통을 통제하고, 도로안전시설은 도로 이용자를 보호한다고 생각하면 쉽습니다.

물론 실제 도로에서는 두 시설이 서로 독립적으로 존재하기보다는 함께 설치되는 경우가 많습니다.

4. 신호등은 어느 쪽일까?

신호등은 대표적인 교통안전시설입니다.

예를 들어 교차로에서 차량신호등은

적색 → 정지

녹색 → 진행

이라는 교통규칙을 운전자에게 전달합니다.

즉 차량을 물리적으로 보호하는 시설이라기보다는 교통을 통제하고 질서를 형성하는 시설입니다.

따라서 신호등은 도로안전시설보다는 교통안전시설의 대표적인 사례라고 보는 것이 적절합니다.

5. 교통표지판은 어느 쪽일까?

여기서 주의해야 할 부분이 있습니다.

우리가 흔히 말하는 “도로표지판”​이 모두 같은 시설은 아닙니다.

예를 들어

주차금지

진입금지

일방통행

최고속도 제한

등은 교통안전표지에 해당합니다.

반면,

서울 20km →

○○IC 2km

처럼 목적지와 방향을 알려주는 도로표지는 성격이 다릅니다.

따라서 실무에서는 단순히 “표지판”이라고 하지 말고,

• 교통안전표지
• 도로표지
• 안내표지

등 정확한 시설 종류를 확인하는 것이 좋습니다.

6. 노면표시는 교통안전시설일까?

대표적으로

• 중앙선
• 차선
• 정지선
• 횡단보도
• 진로변경제한선
• 진행방향 표시

등이 있습니다.

이러한 노면표시는 차량의 통행방법과 교통질서를 규정하는 성격이 강하기 때문에 도로교통법 체계의 교통안전시설로 이해하는 것이 중요합니다.

예를 들어 정지선은 단순히 도로에 흰색 선을 그어놓은 시설이 아닙니다.

신호 또는 교통운영과 연계하여 “차량이 어디에서 정지해야 하는가”​를 나타내는 기능을 합니다.

7. 가드레일은 왜 도로안전시설일까?

가드레일, 즉 방호울타리는 차량이 도로를 벗어나거나 반대편 차로로 침범했을 때 사고의 심각도를 줄이기 위한 시설입니다.

운전자에게

“여기로 가지 마라”

라고 법적 통행방법을 지시하는 것이 아니라 차량이 위험한 공간으로 이탈하는 것을 물리적으로 방지합니다.

따라서 대표적인 도로안전시설입니다.

교량, 급경사지, 중앙분리대, 높은 성토부 등에서 이러한 시설의 중요성이 특히 커집니다.

8. 과속방지턱은 어느 쪽일까?

과속방지턱은 운전자에게 단순히 속도를 줄이라고 알려주는 것이 아니라 도로의 물리적 구조를 이용하여 차량의 감속을 유도하는 시설입니다.

따라서 도로안전시설의 성격이 강합니다.

이 부분을 속도제한표지와 비교하면 차이를 쉽게 이해할 수 있습니다.

속도제한표지 → "30km/h 이하로 운전하세요."

과속방지턱 → 실제 도로구조를 이용하여 차량이 속도를 낮추도록 유도

즉 하나는 교통규제, 다른 하나는 ​물리적 안전대책이라는 차이가 있습니다.

9. 같은 장소에 두 종류의 시설이 함께 설치되기도 한다

실제 교통안전대책은 하나의 시설만 설치하는 경우보다 여러 시설을 복합적으로 설치하는 경우가 많습니다.

예를 들어 어린이보호구역을 생각해보겠습니다.

차량의 속도를 낮추기 위해

제한속도 30km/h 표지 + 노면표시 + 과속방지턱 + 미끄럼방지포장 + 방호울타리 + 신호등

등을 함께 설치할 수 있습니다.

여기에는 교통안전시설과 도로안전시설이 동시에 포함됩니다.

즉 실무에서 중요한 것은

“어떤 시설이 어느 분류인가?”

만 외우는 것이 아니라,

“교통운영 측면의 안전대책과 도로구조 측면의 안전대책을 어떻게 조합할 것인가?”

를 검토하는 것입니다.

10. 특히 설치주체와 협의기관을 확인해야 한다

실무에서 중요한 이유가 하나 더 있습니다.

시설 종류에 따라 설치·관리 및 협의 관계가 달라질 수 있기 때문입니다.

예를 들어 신호기, 안전표지, 노면표시와 같이 도로교통법상 교통안전시설과 관련된 사항은 경찰과의 협의가 중요합니다.

반면 도로구조 또는 도로안전시설에 해당하는 사항은 해당 도로를 관리하는 도로관리청과의 협의가 중요합니다.

따라서 교통영향평가 종합개선안도에 어떤 시설을 제시할 때는

“누가 설치하고, 누구와 협의하며, 어떤 기준에 따라 설치하는 시설인가?”

까지 같이 확인하는 것이 좋습니다.

11. 헷갈리는 시설은 이렇게 판단하면 쉽다

시설 이름을 보고 헷갈린다면 다음 질문을 해보면 됩니다.

첫 번째 질문

이 시설이 운전자나 보행자에게 교통규칙을 전달하는가?

그렇다면 교통안전시설 성격이 강합니다.

신호등, 규제표지, 지시표지, 중앙선, 정지선 등이 대표적입니다.

두 번째 질문

도로의 물리적 환경을 개선하여 사고를 예방하거나 피해를 줄이는가?

그렇다면 도로안전시설 성격이 강합니다.

방호울타리, 충격흡수시설, 시선유도시설 등이 대표적입니다.

예를 들어,

신호등 → 교통안전시설

속도제한표지 → 교통안전시설

정지선 → 교통안전시설

가드레일 → 도로안전시설

충격흡수시설 → 도로안전시설

이라고 구분하면 이해하기 쉽습니다.

12. 다만 모든 시설을 억지로 둘 중 하나로 나누면 안 된다

여기서 실무적으로 주의할 점이 있습니다.

도로에 설치되는 모든 시설을 반드시 “교통안전시설 vs 도로안전시설” 두 가지로만 분류할 필요는 없습니다.

도로에는 이외에도

• 도로표지
• 도로조명
• 배수시설
• 보행시설
• 자전거 관련 시설
• 도로부속물
• 교통관리시설

등 다양한 법적·기술적 분류가 존재합니다.

또한 일상적으로 사용하는 “교통안전시설물”​이라는 표현과 「도로교통법」에서 사용하는 법적 의미의 “교통안전시설”​은 구분할 필요가 있습니다.

따라서 보고서나 교통영향평가서에서는 가능하면 해당 시설의 정확한 법적·지침상 명칭을 사용하는 것이 좋습니다.

13. 실무에서는 이렇게 정리하면 편하다
